  • 項目名稱：中央空調節能案例

  • 項目單位：

  • 項目時間：2016/03/14

中央空調節能原理：

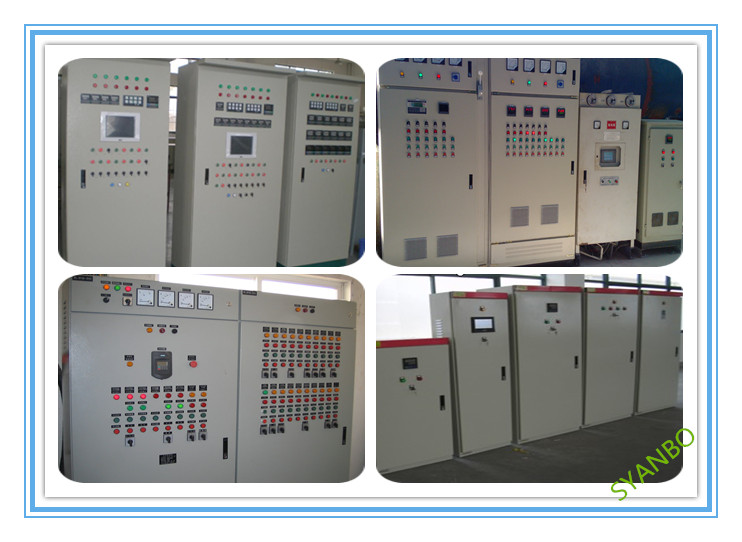

XBZD-KT系統是由智能PLC，觸摸人機界面，高性能變頻器和各種傳感器組成（如下圖）。

      我公司XBZD-KT系統系統通過各種傳感器采集到空調各部分運行數據，包括：環境溫濕度，室內溫濕度，冷凍進水溫度，冷凍出水溫度，冷卻進水溫度，冷卻出水溫度，冷媒水壓差（由于中央空調系統實際運行形式差別很大，以上參數按需求采集）送到PLC進行綜合運算；再把空調負荷參數傳輸給盤管風機節能柜、冷凍泵節能柜、冷卻泵節能柜、冷卻塔風機節能柜。盤管風機節能柜、冷凍泵節能柜、冷卻泵節能柜、冷卻塔風機節能柜使用變頻設備控制盤管風機、冷凍泵、冷卻泵、冷卻塔風機按空調負荷能量運行，使空調負荷能量在各分系統中得到平衡傳遞，最大限度降低運行能耗（如上圖）。同時把各設備運行數量、運行頻率等參數反饋給智能PLC。本系統還可擴充與辦公PC通信，實現遠程監控。

下面是XBZD-KT系統整體示意圖：

（1）采用智能LCD顯示器和PLC控制，自動化程度高，操作簡便自動化程度高。

（2）自動跟蹤負荷的變化，自動調整主機溫度，自動控制水泵，風機節能運行。控制主機節能10%左右，冷媒水泵、冷卻水泵節能40%,冷卻塔節能30%。

（3）對中央空調的冷媒水系統、冷卻水系統實現參數集中監測，設備自動化控制。

（4）自動控制冷媒水、冷卻水流量，確保中央空調主機的安全運行。

（5）控制水泵軟啟動運行，減少大電流和機械沖擊。

（6）盡可能減少電氣線路及水系統的更改工作量，縮短技術改造工期。

湖南****大學終身教育服務中心

主樓和副樓兩套中央空調系統節能案例：

主樓中央空調系統含有：506KW離心制冷主機2臺；冷媒水泵75KW  3臺；熱水泵30KW 2臺；冷卻水泵75kW  3臺；冷卻塔11KW 4臺。

附樓中央空調系統含有：281KW離心制冷主機1臺；冷媒水泵37KW  2臺；熱水泵18.5KW 2臺；冷卻水泵45kW  3臺；冷卻塔5.5KW 2臺。

總計投資費用65萬，經測算，一年節約電費近200萬元。
