河南Q645F氣動三通球閥廠家,山西氣動三通球閥價格
氣動三通球閥 三通球閥 氣動球閥
品牌
湖高型號
Q645F瀏覽次數
60 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南Q645F氣動三通球閥廠家,山西氣動三通球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

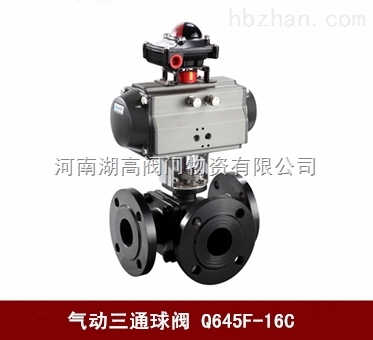

Q645F氣動三通球閥
產品概述
Q645F氣動三通球閥適用于在對腐蝕或非腐蝕性液體、氣體、粉末介質實現切換、混合和分流；開閉過程中，流路通暢減小了壓力損失，操作省力、維修方便；五種流向類型滿足不同工藝要求，可進行手、氣動、電動控制。氣動三通球閥可分為L(zhǎng)形氣動三通球閥和T形氣動三通球閥，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
Q645F/Q644F氣動三通球閥結構圖
Q645F氣動三通球閥的特點:
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。Q645F/Q644F氣動三通球閥解剖圖
Q645F/Q644F氣動三通球閥的執行標準產品規范
設計規范
結構長度
連接法蘭
試驗 與檢驗
GB/T12237
GB/T12221
JB/T79-94；GB/T9113
GB/T13927
API608
ASME/ANS B16.10
ASME/SNS B16.5
API 598
Q645F/Q644F氣動三通球閥主要性能規范
公稱壓力
1.6 MPa
2.5 MPa
4.0 MPa
6.4 MPa
10.0 MPa
150 Lb
300 Lb
600 Lb
強度試驗
2.4 MPa
3.75 MPa
6.0 MPa
9.5 MPa
15.0 MPa
3.1 MPa
7.5 MPa
15.0 MPa
水密封試驗
1.76MPa
2.75 MPa
4.4 MPa
7.04 MPa
11.0 MPa
2.2 MPa
5.5? MPa
11.0 MPa
氣密封試驗
0.6MPa
Q645F/Q644F氣動三通球閥主要零部件材料
名稱
CF8類
CF3類
CF8M
CF3M
閥體
A315-CF8
A35-CF3
A351-CF8M
A351-CF3M
球閥
A351-CF8
A351-CF3
A351-CF8M
A351-CF3M
閥桿
A182-F304
A182-F304L
A182-F316
A182-316L
閥座
PTFE/增強PTFE
閥座支承圈
A182-F304
A182-F304L
A182-F316
A182-F316L
O形圈
氟橡膠
彈簧
17-49H
螺柱
A193-B8
螺母
A194-8
Q645F/Q644F氣動三通球閥產品結構尺寸：--1.6MPa
DN
L
D
D1
D2
b
Z-φd
15
108
95
65
45
14
4-φ14
20
117
105
75
55
14
4-φ14
25
127
115
85
65
14
4-φ14
32
140
135
100
78
16
4-φ18
40
165
145
110
85
16
8-φ18
50
178
160
125
100
16
8-φ18
65
191
180
145
120
18
8-φ18
80
203
195
160
135
20
8-φ18
100
229
215
180
155
20
8-φ18
125
356
245
210
185
22
8-φ18
150
394
280
240
210
24
8-φ23
200
457
335
295
265
26
12-φ23
Q645F/Q644F氣動三通球閥--2.5MPa
DN
L
D
D1
D2
b
Z-φd
15
130
95
65
45
16
4-φ14
20
140
105
75
55
16
4-φ14
25
150
115
85
65
16
4-φ14
32
165
135
100
78
18
4-φ18
40
180
145
110
85
18
4-φ18
50
200
160
125
100
20
4-φ18
65
220
180
145
120
22
8-φ18
80
250
195
160
135
22
8-φ18
100
280
230
190
160
24
8-φ23
125
320
270
220
188
28
8-φ25
150
360
300
250
218
30
8-φ25
200
400
360
310
278
34
12-φ25
Q645F氣動T型三通球閥--4.0MPa
DN
L
D
D1
D2
b
Z-φd
15
130
95
65
45
16
4-φ14
20
140
105
75
55
16
4-φ14
25
150
115
85
65
16
4-φ14
32
180
135
100
78
18
4-φ18
40
200
145
110
85
18
4-φ18
50
220
160
125
100
20
4-φ18
65
250
180
145
120
22
8-φ18
80
280
195
160
135
22
8-φ18
100
320
230
190
160
24
8-φ23
125
360
270
220
188
28
8-φ25
150
400
300
250
218
30
8-φ25
200
500
375
320
282
38
12-φ25
歡迎選購河南湖高閥門物資有限公司【Q645F/Q644F氣動三通球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
