河南Q941F4電動襯氟球閥廠家,電動襯氟球閥價格
電動襯氟球閥 襯氟球閥 電動球閥
品牌
湖高型號
Q941F4瀏覽次數
90 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南Q941F4電動襯氟球閥廠家,電動襯氟球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

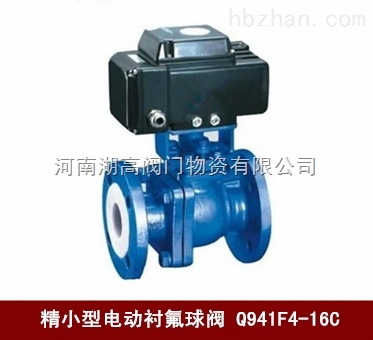

Q941F4電動襯氟球閥
產品概述
Q941F4電動襯氟球閥是由DSR系列電動執行機構和法蘭連接直通兩分式鑄造襯氟浮動球閥組成，襯氟球閥旋轉90°即可全關全開，與相同規格的閘閥和截止閥比較，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。
Q941F4電動襯氟球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高，使用溫度能達到-200~180℃，廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯，其電動執行機構內置伺服系統，無須另配伺服放大器，輸入輸出信號4-20mA及380VAC電源即可控制運轉，具有連線簡單、結構緊湊、動作穩定可靠等優點。
Q941F4-16C電動襯氟球閥主要零部件材料表
序號
零件名稱
材料名稱
Q941F4-Z
Q941F4-C
Q941F4-P
Q941F4-R
Q941F4-PL
Q941F4-RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球體/閥桿
WCB
WCB
CF8
CF8M
CF3
CF3M
3
內襯材料
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
4
填料壓蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)聚四氟乙烯
6
螺栓
35
35
1Crl7Ni2
1Crl7Ni2
1Cr18Ni2
1Cr18Ni2
7
緊固螺母
45
45
OCrl8Ni9
OCrl8Ni9
0Cr18Ni9
0Cr18Ni9
Q941F4-16C電動襯氟球閥電動執行器主要技術參數表
電動執行器型號
DSR-05
DSR-10
DSR-20
DSR-40
DSR-60
DSR-100
DSR-200
輸出力矩
50N.M
100 N.M
200 N.M
400 N.M
600 N.M
1000 N.M
2000 N.M
動作范圍
0～90°
額定電流
0.15A
0.3A
0.45A
0.7A
0.7A
0.85A
0.85A
絕緣電阻
100M/DC500V
電源
AC110/220/380V DC24V
電機功率
8W/E
23 W/E
45 W/E
90 W/E
90 W/E
120 W/E
120 W/E
選配閥門
15-25
15-65
80-100
100-125
125-150
150-200
200-250
執行器重量
2.6Kg
4.2 Kg
7.9 Kg
8.7 Kg
9 Kg
14.7 Kg
15 Kg
所配閥門壓力為1.6MPa
Q941F4-16C電動襯氟球閥主要外形尺寸表
公稱通徑
DN(mm)
公稱壓力
PN(MPa)
主要尺寸
L
D
D1
D2
f
b
Z-φd
15
1.6
140
95
65
45
2
14
4-φ14
20
140
105
75
55
2
16
4-φ14
25
150
115
85
65
2
16
4-φ14
32
165
135
100
78
2
18
4-φ18
40
180
145
110
85
3
18
4-φ18
50
200
160
125
100
3
20
4-φ18
65
220
180
145
120
3
20
4-φ18
80
250
195
160
135
3
22
8-φ18
100
280
215
180
155
3
24
8-φ18
125
320
245
210
185
3
26
8-φ18
150
360
280
240
21O
3
28
8-φ23
200
457
335
295
265
3
30
12-φ23
250
533
405
355
320
3
32
12-φ25
300
610
460
410
375
4
34
12-φ25
350
686
520
470
435
4
38
16-φ25
400
762
580
525
485
4
40
16-φ30
歡迎選購河南湖高閥門物資有限公司【Q941F4電動襯氟球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
