商品介紹

品牌:湖高

商品名稱:河南Q45FT型三通球閥廠家,T型三通球閥價格

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

Q45FT型三通球閥的詳細資料：

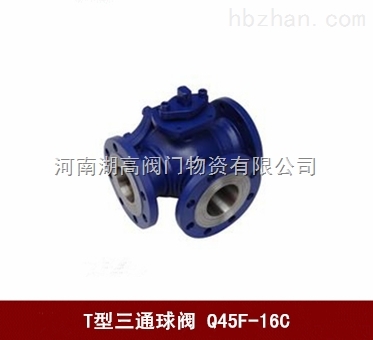

T型三通球閥Q45F-16C

產品概述

Q45F/H法蘭連接T型三通球閥具有四閥座密封的三通浮動球閥外型，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。法蘭連接T型三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況！

Q45FT型三通球閥結構圖

Q45FT型三通球閥主要零部件材料表

序號	零件名稱	材質名稱(常規配置)
序號	零件名稱	Q45F/H-C	Q45F/H-P	Q45F/H-R	Q45F/H-RL
1	閥體、閥蓋	WCB	304(CF8)	316(CF3)	316L(CF3M)
2	填料	PTFE、PPL、柔性石墨
3	球體	1Cr18Ni9Ti	304	316	316L
4	密封圈	PTFE、PPL
5	墊片	PTFE、PPL
6	閥座、閥桿	2Cr13	304	316	316L
7	雙頭螺栓	35CrMoA	304	316	316L

T型三通球閥主要性能規范表

公稱壓力 PN(MPa)	試驗壓力
	殼體	高壓液密封	低壓液密封
1.6	2.4MPa	1.76MPa	0.6MPa
2.5	3.75MPa	2.75MPa
4.0	6.0MPa	4.4MPa
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度		-28～350℃
應用規范	連接法蘭標準		JB79、GB9113、HG20592、 ASTM B16.5
	檢驗試驗標準		JB/T9092、API598

T型三通球閥主要外型尺寸表

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	L1	D	K	R	C	f	N-d
1.6	15	150	75	95	65	45	14	2	4-?14
	20	164	82	105	75	55	16	2	4-?14
	25	180	90	115	85	65	16	2	4-?14
	32	200	100	135	100	78	18	2	4-?18
	40	220	110	145	110	85	18	3	4-?18
	50	240	120	160	125	100	20	3	4-?18
	65	260	130	180	145	120	20	3	4-?18
	80	280	140	195	160	135	20	3	8-?18
	100	320	160	215	180	155	22	3	8-?18
	125	380	190	245	210	185	22	3	8-?18
	150	440	220	280	240	210	24	3	8-?23
	200	550	275	335	295	265	24	3	12-?23
	250	670	335	405	355	320	30	3	12-?25
	300	720	425	460	410	375	30	4	12-?25

歡迎選購河南湖高閥門物資有限公司【Q45FT型三通球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
