河南Q947MF電動噴煤粉球閥廠家,電動噴煤粉球閥價格
電動噴煤粉球閥 噴煤粉球閥 電動球閥
品牌
湖高型號
Q947MF瀏覽次數
93 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南Q947MF電動噴煤粉球閥廠家,電動噴煤粉球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

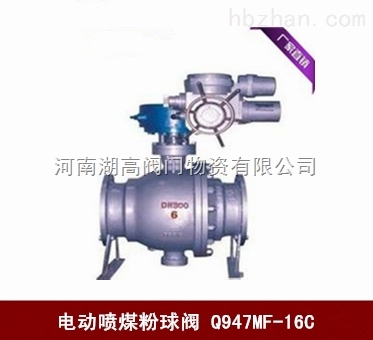

Q947MF電動噴煤粉球閥
產品概述
Q947MF電動噴煤粉球閥由閥體、閥蓋、球體、密封圈、閥軸、閥座、電動裝置等組成。關閥時，接通電源，按閥關按鈕，啟動電動裝置驅動閥軸，帶動球體順時針方向旋轉，使閥關閉。開閥則反之。適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。工作時，閥前 流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所有固定式球閥的轉矩小、閥座變形小，密封性能穩定、 使用壽命長，電動噴煤粉專用球閥適用于高壓、大口徑管道場合。
Q947MF電動噴煤粉球閥結構圖
本產品具有先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。閥門上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。該閥采用全通徑的結構使閥門流量孔徑與管線內徑一致，以便管線清掃。
Q947MF 電動噴煤粉球閥主要性能規范表
公稱壓力
1.6MPa
2.5MPa
4.0MPa
強度試驗壓力
2.4MPa
3.75MPa
6.4MPa
密封試驗壓力
1.8MPa
2.75MPa
4.4MPa
Q947MF 電動噴煤粉球閥主要零部件材料
序號
零件名稱
材料
Q947MF-C
Q947MF-P
Q947MF-R
1
閥體
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
2
球板
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
3
閥桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
4
密封圈
增強聚四氟乙烯、對位聚苯
5
填料
聚四氟乙烯、柔性石墨
適用介質
石灰、煤粉末、煤灰
硝酸類
醋酸類
適用溫度
-28℃～300℃
Q947MF 電動噴煤粉球閥主要外形尺寸及重量表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
尺寸(mm)
重量
(KG)
D
D1
D2
D3
L
L1
L2
L3
L4
H
H1
b
f
n-do
0.25-1.0
200
320
280
255
424
500
225
274
216
185
780
270
22
3
8-18
720
250
375
335
300
535
600
300
476
400
381
898
330
24
3
12-18
830
300
440
395
362
646
700
322
476
400
381
987
374
24
3
12-22
990
350
480
445
412
646
800
400
476
400
381
1078
414
26
3
12-22
1156
400
540
495
462
780
900
450
476
400
381
1230
431
28
3
16-22
1290
500
640
600
568
960
1000
500
476
400
381
1470
515
30
3
20-22
1470
600
755
705
670
1040
1067
550
476
400
381
1560
595
30
3
20-26
1690
1.6
200
335
295
265
424
500
225
578
458
348
710
270
30
3
12-22
720
250
405
355
320
535
600
300
578
458
348
820
330
32
3
12-26
830
300
460
410
375
646
700
322
578
458
348
920
374
34
5
12-26
990
350
520
470
435
646
800
400
578
458
348
1020
414
38
5
16-26
1156
400
580
525
485
780
900
450
578
458
348
1060
431
40
5
16-30
1290
450
640
585
548
860
900
450
578
458
348
1140
475
40
5
20-30
1350
500
715
650
608
960
1000
500
668
545
448
1220
515
46
5
20-33
1470
600
840
770
718
1040
1067
550
668
545
448
1310
595
54
5
20-36
1690
Q947MF 電動噴煤粉球閥主要執行器型號表
公稱壓力
PN(MPa)
公稱通經
DN(mm)
電動裝置
電源
功率KW
0.25-1.0
200
AC38050Hz
0.55
250
0.55
300
0.55
350
0.75
400
0.75
500
TQ8000
600
1.6
200
QB250
250
300
350
TQ4000
400
450
500
TQ8000
600
歡迎選購河南湖高閥門物資有限公司【電動噴煤粉球閥Q947MF-16C】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
