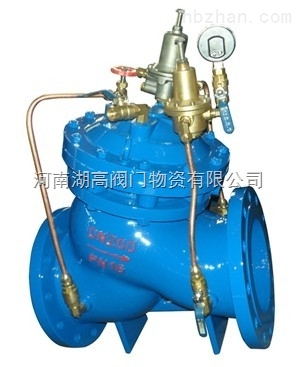

735S壓力波動預止閥是一種自動控制閥，它被設計用于減小因水泵開啟和關閉或停電而造成停泵時管道系統中所引起的壓力波動，能夠可靠地保護水泵及水泵站。此閥門是一種導閥控制，液壓驅動的隔膜控制閥。具體可分為角型和Y型兩種。閥門的兩端的壓力差是驅動它開啟關閉的能量來源。閥門的驅動裝置分為上、下兩個控制腔室，上腔室由導閥控制，通過調節導閥和泄壓導閥的內置針閥來操作，下腔室通過一固定的小孔與閥體內壓力相連,使閥門的關閉得到緩沖。突然的停泵一般會產生巨大的壓力波動。在管道較長的供水系統當中，這種壓力波動往往表現出明顯的低壓段，繼而高壓段激聚出現。低壓控制導閥可感應到這種最初的壓力波降并自身開啟，以使主閥隨之開啟，從而預防從系統返回的高壓力波動。開啟的主閥會將隨之而來的高壓力波排至大氣。高壓控制導閥會感應到同樣的高壓力波也會開啟并使主閥保持開啟狀態，將過余能量排放掉。一個液控的或機械的流量控制器可限制閥門的開啟。這一裝置能有效地控制壓力波動的釋放并保證主閥及時關閉，避免額外損失系統壓力。當系統壓力恢復到高壓控制導閥的設定值時,導閥本身將會關閉，導致主閥關閉，致使系統中的壓力穩定在高壓與低壓預定值之間。
   735S壓力波動預止閥除了可預防壓力波動，還具有維持系統壓力的功能。它通過將過高的壓力排向大氣，來完成這一功能。當系統壓力超出高泄壓導閥的設定值，導閥將開啟，導致主閥開啟，使系統泄壓。如系統壓力恢復，低于導閥設定值，導閥將關閉，致使主閥緩慢關閉。

壓力波動預止閥結構圖及主要性能參數

壓力波動預止閥性能特點

1、“Y"及角形寬閥體,流體動力學設計高流量低阻力。

2、雙窒驅動裝置提供直接的快速而精確的控制，此外還具有運行平緩，關閉嚴密特性。同時的緩閉性能使其在工作中能有效地防止水錘。

3、彈性及靈活的閥塞提供超強的密封性能。

4、閥座可更換，閥塞不附帶底部導向支撐。

5、閥體材質滿足各種不同的工業場合。

壓力波動預止閥主要外形尺寸

壓力波動預止閥安裝說明

1、735S型壓力波動預止閥最佳安裝方式不水平按裝（即閥蓋向上）。

2、安裝前要仔細檢查介質流向，避免安裝錯誤。

3、管路應清理干凈閥前安裝過濾器，防止雜質影響產品性能，及損壞產品。

4、環境溫度在0°C以下時，要做好保溫工作。

5、735AS型壓力波動預止閥安裝應留有足夠的空間，在止回閥后要安裝制閥見安裝示意圖。

注意事項

1、系統運行前應檢查主閥上導閥，配管，管件是否嚴密完整無損。

2、導閥及配管上的控制閥動作是否靈敏。

3、系統運行一段時間后要進行管路維護。

調式方法

1、水泵起動時波動壓力升高，請調A高壓導閥調節桿調式水泵適合壓力消除水錘緩開緩閉。

2、停泵觀察水錘定含過大水泵是否倒轉。

3、調式流量請C調節閥調式。

4、啟泵觀察閥門進出口壓力是否正常。

5、水泵關閉時波動壓力升高請調B底導閥，調節桿調式0。4MPa壓力消除水錘關閉主閥。

安裝示意圖
