KD643H氣動煤氣快速切斷蝶閥
氣動煤氣快速切斷蝶閥 快速切斷蝶閥 氣動煤氣蝶閥
品牌
湖高型號
KD643H瀏覽次數
159 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:KD643H氣動煤氣快速切斷蝶閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

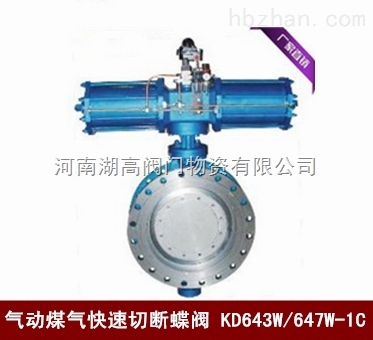

KD643H氣動煤氣快速切斷蝶閥
產品概述
KD643H氣動煤氣快速切斷蝶閥也叫煤氣快速切斷閥，根據用戶的實際工況而設計的新一代快速切斷蝶閥。是管路遇緊急情況用的停車切斷保護閥。氣動快速切斷蝶閥由金屬密封三偏心蝶閥與單作用彈簧復位執行器組成，具有快關的特性，最短關閉時間1秒以內，廣泛應用于加熱爐煤氣、高爐煤氣、轉爐煤氣、除塵及可燃性氣體管道中要求快速切斷場合。
KD643H氣動煤氣快速切斷蝶閥結構圖
氣動煤氣快速切斷蝶閥其特點;
（1）采用橡膠密封圈，密封性能好，無泄漏；
（2）采用雙偏心錐形密封結構，采用越大越緊的密封機構及密封副磨損自動補嘗功能：
（3）采用雙作用氣缸推動，啟閉力矩大、動作速度快，閥門啟閉迅速，流阻損失小。
（4）氣缸采用緩沖設計，提高了使用壽命；氣缸上裝有消聲器，以減小噪音對環境的污染。適用于高爐煤氣、轉爐煤氣等可燃性氣體管道中要求快速切斷場合。
氣動煤氣快速切斷蝶閥主要性能：
公稱壓力：0.10MPa
強度試驗壓力：0.15MPa
密封試驗壓力：0.11MPa
適用溫度：≤200℃
適用介質：加熱爐煤氣、高爐煤氣、轉爐煤氣等
單程啟閉時間：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒
氣動煤氣快速切斷蝶閥要主零件材料：
零件名稱 閥體、蝶板 密封圈 閥座 填料 材料 碳鋼 橡膠 不銹鋼 石墨盤根、柔性石墨 氣動煤氣快速切斷蝶閥主要外形及連接尺寸表
DN D D1 b n-φd L H H1 B1 B2 進氣口 參考重量 200 320 280 22 8-118 152 1240 250 480 480 Rc1/2″ 350 250 375 335 24 12-18 165 1300 275 480 480 Rc1/2″ 420 300 440 395 24 12-22 178 1380 300 650 650 Rc1/2″ 500 350 490 445 24 12-22 190 1440 326 650 650 Rc1/2″ 600 400 540 495 24 16-22 216 1500 350 650 650 Rc1/2″ 800 450 595 550 26 16-22 222 1550 375 780 400 Rc3/4 1000 500 645 600 26 20-22 229 1600 410 780 400 Rc3/4 1200 600 755 705 26 20-26 267 1700 460 780 400 Rc3/4 1410 700 860 810 26 24-26 292 1800 510 950 500 Rc3/4″ 1550 800 975 920 26 24-30 318 1900 570 950 500 Rc1″ 1650 900 1075 1020 26 24-30 330 2010 630 950 950 Rc1″ 1825 1000 1175 1120 26 28-30 410 2130 680 950 950 Rc1″ 2130 1200 1375 1320 26 32-30 470 2350 780 950 950 Rc1″ 2520 氣動煤氣快速切斷蝶閥主要外形及連接尺寸表
DN D D1 b L L1 L2 L3 H n-φd 進氣口 參考重量 1400 1575 1520 26 530 1010 1100 2700 1450 36-30 M33×2 3150 1600 1790 1730 26 600 1010 1010 2800 1450 40-30 M33×2 3870 1800 1990 1930 26 670 1090 1090 3000 1450 44-30 M39×2 5640 2000 2190 2130 26 760 1090 1090 3200 1450 48-30 M39×2 7320 2200 2405 2340 28 760 1240 1540 3500 1650 52-33 M39×2 9300 2400 2606 2540 28 760 1240 1640 3600 1650 56-33 M39×2 10700 氣動煤氣快速切斷蝶閥氣動裝置、電磁閥技術性能
公稱通徑（mm） 200-400 450-700 800-1200 1400-1600 1800-2000 2200-2400 氣動裝置參數 氣源壓力 0.5-0.7MPa 耗氣量 0.12 0.2 0.3 0.53 0.82 1.01 切斷時間 1-2S 2-3S 3-4S 4-6S 5-7S 6-8S 電磁閥參數 型號 MVS2-15A-WY MVS2-20A-WY MVS2-15A-WY MVS2-25A-WY MVS2-25A-WY 電源電壓 220V.AC. 24V.DC 氣源壓力 0.4-0.7MPa 歡迎選購河南湖高閥門物資有限公司【氣動煤氣快速切斷蝶閥KD643H/X/W-0.6C/1C】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
