河南SD641X氣動伸縮蝶閥廠家
氣動伸縮蝶閥 氣動蝶閥現貨 伸縮蝶閥價格
品牌
湖高型號
SD641X瀏覽次數
141 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南SD641X氣動伸縮蝶閥廠家
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

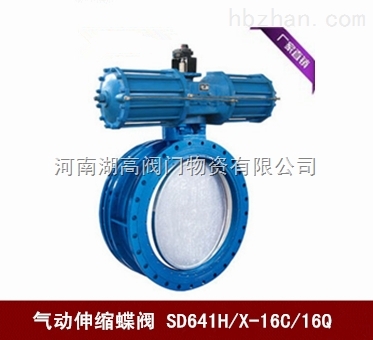

SD641X氣動伸縮蝶閥
產品概述
SD641X氣動伸縮蝶閥伸縮的部分是用來夾緊的，也是用來補償管道受力的， 一般是用在循環水上的。伸縮蝶閥作為一種用來實現管路系統截斷及流量控制的部件，已在石油、化工、冶金、水電等領域中得到極為廣泛應用。在蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在120℃以下，公稱壓力在1.6MPa以下的電力、造紙、給排水和市政建設等工業管道上作調節流量和截斷流體的裝置。
氣動伸縮蝶閥結構圖
SD641X氣動伸縮蝶閥分三種類型：
A、普通型：選用時按伸縮器的設計規范設計安裝，如需加限位螺栓，請設計時注明。
B、固定限位型：它即可伸縮，又能限位，具有把伸縮部分固定起來不讓其伸縮的功能。其特點是功能多，適用范圍更廣。
C、加長型：它是把普通型伸縮蝶閥的伸縮節加長，使其長度符合用戶所需長度(不包括伸縮量)，其特點是在老管路的改造時，原管路上的閥門需要更新換代，不需把原管道上的閥門的連接部分割襯，即可取而代之。加長型選用時也應考慮加限位措施，如需限位請設計時注明。
氣動伸縮蝶閥產品特點：
1、密封部位可調節更換，密封性能可靠。
2、結構獨特，設計靈活，重量輕，省力，啟閉迅速。
3、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。
安裝注意事項：
1、安裝前必須平放，切勿隨意磕碰，運行時嚴禁將支架卸掉。
2、法蘭伸縮蝶閥出廠時結構長度為***小長度，安裝時，拉至安裝長度(即設計長度)。
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥。
4、法蘭伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。
氣動伸縮蝶閥主要參數:
公稱通徑
DN（mm）
50～2000
公稱壓力
PN（MPa）
0.6
1.0
1.6
試驗壓力
強度試驗
0.9
1.5
2.4
密封試驗
0.66
1.1
1.76
氣密封試驗
0.6
0.6
0.6
適用溫度
≤80℃
適用介質
空氣、水、蒸氣、煤氣、油品等。
驅動形式
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
SD641X/H氣動伸縮蝶閥的執行標準
產品規范
設計規范
結構長度
連接法蘭
試驗 與檢驗
GB/T12238-1989
GB/T12221-89
JB/T79-94；GB/T9113.1
GB/T13927
SD641X/H氣動伸縮蝶閥主要性能規范
公稱壓力
1.0 MP a
1.6 MPa
2.5 MPa
4.0 MPa
強度試驗
1.1 MPa
2.4 MPa
3.75 MPa
6.0 MPa
水密封試驗
1.5 MPa
1.76 MPa
2.75 MPa
4.4 MPa
SD641X/H氣動伸縮蝶閥主要零部件材料 名稱
灰鑄鐵類
球墨鑄鐵類
WCB類
CF8類
閥體
灰鑄鐵
球墨鑄鐵
WCB
CF8
蝶板
灰鑄鐵
球墨鑄鐵
WCB
CF8
閥桿
中碳鋼
中碳鋼
2Cr13
0Cr18Ni9Ti
閥座
銅合金
銅合金
不銹鋼
F11+STL
密封圈
丁晴橡膠
乙丙橡膠
聚四氟乙
氟橡膠
填料
柔性石墨
柔性石墨
柔性石墨
柔性石墨
氣動伸縮蝶閥尺寸
通徑
（DN)設計
長度
L最大
長度
Lmax最小
長度
LminD
D1
Z-d
H
H0
A
B
Wt/kgs
50
150
163
138
165
125
4-18
82.5
400
180
65
17
65
170
188
158
185
145
4-18
92.5
400
180
65
19
80
180
192
160
200
160
8-18
100
410
245
72
20
100
190
225
180
220
180
8-18
110
430
245
72
25
125
200
235
190
250
210
8-18
125
465
245
72
32
150
210
240
195
285
240
8-22
142.5
615
355
93
35
200
230
265
215
340
295
8-22
170
685
355
93
60
250
250
285
235
395
350
12-22
197.5
740
550
350
83
300
270
302
252
445
400
12-22
222.5
800
600
350
110
350
290
321
271
505
460
16-22
252.5
860
600
350
130
400
310
343
283
565
515
16-26
282.5
945
750
380
166
450
330
360
300
615
565
20-26
307.5
1000
750
380
210
500
350
380
320
670
620
20-26
335
1060
750
380
252
600
390
425
365
780
725
20-30
390
1170
750
380
330
700
430
465
395
895
840
24-30
447.5
1325
750
380
630
800
470
510
430
1015
950
24-33
507.5
1445
750
380
1070
900
510
560
460
1115
1050
28-33
557.5
1555
650
280
1700
1000
550
600
500
1230
1160
28-36
615
1675
650
280
1950
歡迎選購河南湖高閥門物資有限公司【氣動伸縮蝶閥SD641X/H-10C/10Q/16C/16Q】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
