ZAJV電動V型調節球閥
電動V型調節球閥 電動調節球閥 電動V型球閥
品牌
湖高型號
ZAJV瀏覽次數
116 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:ZAJV電動V型調節球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

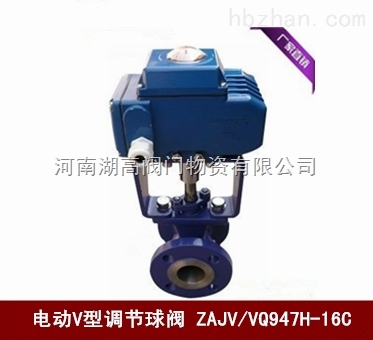

ZAJV電動V型調節球閥
產品概述
ZAJV電動V型調節球閥由調節型電動執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節球閥。V型球閥是一種芯閥座采用金屬或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。適用于要求大調節比的控制系統以及對含纖維質流體、料漿類流體的控制，其廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
ZAJV電動V型調節球閥主要結構圖
ZAJV電動V型調節球閥主要零件部件材料表
序號
零件名稱
材料名稱
1
閥體
WCB
LCB
WC9
CF8
CF8M
CF3M
2
V型球體
CF8
CF8
CF8
CF8
CF8M
CF3M
3
閥桿
2Cr13
2Cr13
2Cr13
304
316
316L
4
底座
WCB
LCB
WC9
CF8
CF8M
CF3M
5
下閥軸
2Cr13
2Cr13
2Cr13
304
316
316L
6
密封圈
增強聚四氟乙烯(PTFE)/對位聚苯(PPL)/鉻鎳系不銹鋼/硬質合金鋼
7
上閥軸
2Cr13
2Cr13
2Cr13
304
316
316L
8
填料
柔性石墨/聚四氟乙烯(PTFE)
9
填料壓蓋
WCB
LCB
WC9
CF8
CF8M
CF3M
10
壓板
WCB
LCB
WC9
CF8
CF8M
CF3M
ZAJV 電動V型調節球閥主要執行器技術參數表
電源電壓
單相 AC100V、200V、220V，50/60Hz
動作范圍
0～90°
動作時間
30秒/(50Hz 時)
45秒(50Hz 時)
驅動馬達
20W
30W
90W
90W
100W
100W
保護裝置
過熱保護器(自動恢復型)
環境溫度
-25～+55℃
絕緣電阻
100MΩ(500V-DC)
耐壓值
AC1500V 1 分鐘
手動操作
用可卸式手柄操作
限位元件
電動操作時：全開全閉極限開關；手動操作時：機械擋塊
防水性
相當于 IP65 標準
安裝狀態
可適應各種方向
本體材質
鋁合金壓鑄
配線接口
PF 1/2×2 塑料防水接頭
ZAJV電動V型調節球閥主要外型尺寸
公稱壓力
PN(MPa)公稱通徑
DN(mm)尺寸
L
D
D1
D2
Dc
Z-Фd
b
1.6
25
102
115
85
65
58
4-14
14
32
102
135
100
78
66
4-18
16
40
114
145
110
85
76
4-18
16
50
124
160
125
100
225
4-18
16
65
145
180
145
120
235
8-18
18
80
165
195
160
135
260
8-18
20
100
194
215
180
155
270
8-18
20
125
213
245
210
185
320
8-18
22
150
229
280
240
210
340
8-23
24
200
243
335
295
265
390
12-23
26
250
297
405
355
320
420
12-25
30
300
338
460
410
375
510
12-25
30
350
410
520
470
435
630
16-25
34
歡迎選購河南湖高閥門物資有限公司【電動V型調節球閥ZAJV/VQ977H-16C/16P】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
