商品介紹

品牌:湖高

商品名稱:KSFD可曲撓伸縮式蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

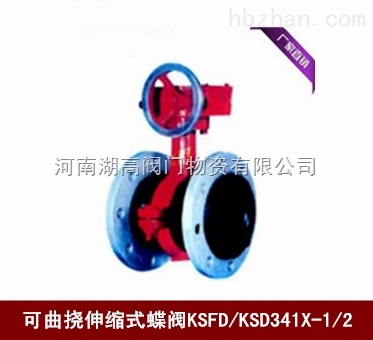

KSFD可曲撓伸縮式蝶閥

產品概述

KSFD可曲撓伸縮式蝶閥具有耐熱、耐酸、耐堿、耐油，可代替可曲撓橡膠接頭，隔膜閥、夾管閥、閘閥、不銹鋼閘閥。管道上使用，可產生軸向位移（伸長、壓縮），橫向位移（錯位）；角向位移（夾角）。可減振、降低結構的傳遞噪音。在規定范圍內，它可不受管道通心，法蘭平行的限制，法蘭可任意旋轉，重量輕，彈性好。廣泛用于化工、衛生、冶煉、造紙、釀造、電力、核電、給水、排水、城鄉樓堂、館所等基礎建筑領域。

KSFD可曲撓伸縮式蝶閥結構圖

KSFD/KSD可曲撓伸縮式蝶閥參數

型號項目	KSFD341X-1 (DN40-600)	KSFD341X-2 (DN40-250)	KSFD341X-2 (DN40-150)
工作壓力Mpa （kgf/cm2）	1.0	1.6	2.5
爆破壓力Mpa （kgf/cm2）	2.0	3.0	3.6
真空度kpa （mmHg）	53.3(400)	86.7(650)	95(713)
適用溫度	-15℃~+115℃特殊可達-30℃~+250℃
適用介質	空氣、壓縮空氣、水、海水、熱水、油、酸、堿等

注：1、KSFD41X可曲撓伸縮式蝶閥的參數同上。

2、KSFD下面有s為酸：U為油；J為堿介質，Y為食品方面用。

KSFD/KSD可曲撓伸縮式蝶閥尺寸

公稱通徑DN		長度 L （mm）	法蘭外圓Dmm	螺栓孔中心圓直徑 D1mm	法蘭厚度	螺栓數 n	螺孔直徑	軸向位移 mm		橫向位移 mm	偏轉角度（a1+a2）
mm	min	長度 L （mm）	法蘭外圓Dmm	螺栓孔中心圓直徑 D1mm	法蘭厚度	螺栓數 n	螺孔直徑	伸長	壓縮	橫向位移 mm	偏轉角度（a1+a2）
40		140	145	110	16	4	18	6	10	9	7.5°
50	2	150	160	125	18	4	18	7	10	10	7.5°
65		170	180	145	18	4	18	7	13	11	7.5°
80	3	180	195	160	20	4	18	8	15	12	7.5°
100	4	190	215	180	20	8	18	10	19	13	7.5°
125	5	200	245	210	22	8	18	12	19	13	7.5°
150	6	210	280	240	22	8	23	12	20	13	7.5°
200	8	230	335	295	22	8	23	16	25	14	7.5°
250	10	250	390	350	24	12	23	16	25	22	7.5°
300	12	270	440	400	26	12	23	16	25	22	7.5°
350	14	290	500	460	26	16	23	16	25	22	7.5°
400	16	310	670	515	28	16	25	16	25	22	7.5°
500	20	350	780	620	32	20	25	16	25	22	7.5°
600	24	390	780	725	36	20	30	16	25	22	7.5°

注：
1、此表法蘭按《全國通用給排水標準圖集》有關標準制造，工作壓力為1.0Mpa.
2、閥門兩端必須有固定支撐或固定托架，固定支撐或固定托架的力必須大于軸向力，否則應安裝防拉脫裝置。
3、用戶使用閥門對應法蘭應應是小口徑法蘭或符合GB/T911.5(RF)法蘭。
4、 KSFD、KSD分別為化工方面、給水發面用。
