商品介紹

品牌:上海喬邑

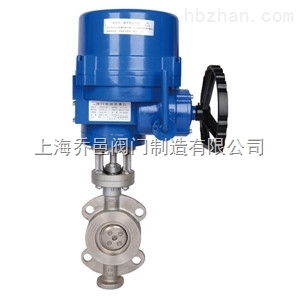

商品名稱:防爆電動硬密封對夾蝶閥D973H

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【D973H防爆電動硬密封對夾蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

D973H防爆電動硬密封對夾蝶閥是采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

特點：

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
3、密封材料耐老化、耐腐蝕，使用壽命長等特點。
4、兩截式閥桿無銷連接，結構簡單緊湊，維修方便。
5、閥座密封與靠背一體結構，減少閥座變形量。
6、閥桿軸向定位裝置，增強密封性、減少閥門扭矩。
7、可以任何位置安裝，維修方便。

零部件材料

零部件名稱	材質
底座	HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套	銅合金、304、316
閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷	25、35、45
上閥軸	2Cr13、304、316、316L
下閥軸	2Cr13、304、316、316L
上軸套	銅合金、304、316
填料	聚四氟乙烯/柔性石墨
填料壓套	HT200、WCB、CF3、CF3M、CF8、CF8M
填料壓板	HT200、WCB、CF3、CF3M、CF8、CF8M

技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN0.6、1.6、2.5MPa
連接形式	對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、361RS等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

執行器參數

執行器類別	精小型執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

連接尺寸

公稱通經(DN)	主要尺寸					連接尺寸
	D973H/F		D971F/X		H1	1.0MPa		1.6MPa		2.5MPa
	L1	H	L2	H	H1	K	n-Фd	K	n-Фd	K	n-Фd
50	43	112	43	63	530	125	4-18	125	4-18	125	4-18
65	46	115	46	70	530	145	4-18	145	4-18	145	8-18
80	46	120	46	83	565	160	4-18	160	8-18	160	8-18
100	52	138	52	105	600	180	8-18	180	8-18	190	8-22
125	56	164	56	115	640	210	8-18	210	8-18	220	8-26
150	56	175	56	137	705	240	8-22	240	8-22	250	8-26
200	60	200	60	164	775	295	8-22	295	12-22	310	12-26
250	68	243	68	206	945	350	12-22	355	12-26	370	12-30
300	78	250	78	230	1070	400	12-22	410	12-26	430	16-30
350	78	280	78	248	1140	460	16-22	470	12-26	490	16-33
400	102	305	102	289	1210	515	16-26	525	16-26	550	16-36
450	114	350	114	320	1335	565	20-26	585	16-30	600	20-36
500	127	380	127	343	1415	620	20-26	650	20-30	660	20-36
600	154	445	154	413	1605	725	20-30	770	20-33	770	20-39
700	165	480	165	478	1844	840	24-30	840	24-36	875	24-42
800	190	530	190	525	2040	950	24-33	950	24-39	990	24-48
900	203	580	203	585	2255	1050	28-33	1050	28-39	1090	28-48
1000	216	650	216	640	2380	1160	28-36	1170	28-42	1210	28-56
1200	254	760	254	755	2640	1380	32-39	1390	32-48	1420	32-56
