商品名稱:Z41H法蘭碳鋼閘閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

Z41H法蘭碳鋼閘閥

http://www.hsfamen.com/zhafa/2015/1129/443.html

	產品名稱：	法蘭碳鋼閘閥
	產品型號：	Z41H/W
	產品口徑：	DN15-DN600
	產品壓力：	1.6-16MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、法蘭碳鋼閘閥概述：
法蘭碳鋼閘閥的啟閉件是閘板，轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。閘板的運動方向與流體方向相垂直，作為截止介質使用，在全開時整個流通直通，此時介質運行的壓力損失最小。法蘭碳鋼閘閥通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況，不適用于作為調節或節流使用。 法蘭閘閥流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。法蘭碳鋼閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。
二、法蘭碳鋼閘閥產品特點：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小；
2、密封面采用不銹鋼和硬質合金，使用壽命長；
3、采用柔性石墨填料、密封可靠，操作輕便靈活；
4、驅動方式為手動、氣動、電動、齒輪傳動；
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。

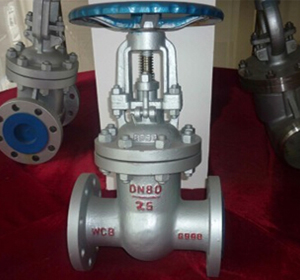

三、法蘭碳鋼閘閥產品實拍：

四、法蘭碳鋼閘閥執行標準：

設計規范	GB/T 12234
結構長度	GB/T 12221
連接法蘭	JB/T 79
壓力溫度	GB/T 9131
試驗與檢驗	JB/T 9092
產品標識	GB/T 12220

五、法蘭碳鋼閘閥性能規范：

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度(℃)	適用介質
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-60P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

六、法蘭碳鋼閘閥主要零件材質：

閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

七、法蘭碳鋼閘閥主要外形尺寸：

1、法蘭碳鋼閘閥-1.6MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

2、法蘭碳鋼閘閥-2.5MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
