VQ647F氣動V型球閥

氣動V型球閥

品牌

型號

VQ647F

瀏覽次數

147 次

所在地區

上海 上海 浦東新區

市場指導價

￥1,400.00

數量

100

壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！

店鋪名稱： 滬山閥門制造（上海）有限公司

滬山閥門制造（上海）有限公司是一家具有二十多年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:
商品名稱:VQ647F氣動V型球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：

VQ647F氣動V型球閥



 產品名稱： 氣動V型球閥
產品型號： VQ647F、VQ677F
產品口徑： DN25-DN400
產品壓力： 1.6MPa-6.4Mpa
產品材質： 碳鋼、不銹鋼
聯系電話： 021-31007323
聯系傳真： 021-33321522
Email： hushanfamen@126.com
聯系人： 周生
聯系手機： 18818008975
QQ： 178876695
公司名： 滬山閥門制造（上海）有限公司
帳號： 03416900040041464
稅號： 310115312539830
售后承諾： 質保一年，質量三包：包修、包換、包退。

一、VQ647F氣動V型球閥簡介：
VQ647F氣動V型球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
VQ647F氣動V型球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。
二、VQ647F氣動V型球閥工作原理：
VQ647F氣動V型球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可實現連續調節，并具流阻小，調節范圍廣，是一種用途廣泛高質量的調節閥。

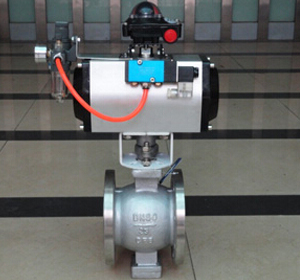

三、VQ647F氣動V型球閥產品實拍：

氣動V型球閥（對夾式） 氣動V型球閥（法蘭式）
氣動V型球閥（對夾式） 氣動V型球閥（法蘭式）
四、VQ647F氣動V型球閥主要技術參數：
1、閥體
閥體形式 直通鑄造球型閥
公稱通徑 DN25～400mm
公稱壓力 PN1.6、2.5、4.0、6.4 MPa
法蘭標準 GB、JB、HG、ANSI、JIS等
連接形式 對夾式、法蘭式
閥蓋形式 整體式 (適用溫度-45～+400℃)
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
2、閥內件
閥芯形式 帶V型切口的球型閥芯
流量特性
近似等百分比（參見流量特性曲線圖）
3、執行機構
執行器型號 AT/GT系列氣動執行器
主要技術參數 供氣壓力 ：400~700Kpa
氣源接口： G1/8〞，G1/4〞，G1/2〞
環境溫度：-25～+70℃、環境濕度：≤95
附件：定位器、電磁閥、空氣過濾減壓閥、保位閥、行程開關、閥位傳送器、手輪機構等
4、流量特性（V調節球閥的固有流量特性曲線圖）
V調節球閥的固有流量特性曲線圖

五、VQ647F氣動V型球閥主要零件材質表：
材料\材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
球板 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 硬質合金
填料 聚四氟乙烯、柔石墨
適用工況 適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -28℃～500℃
六、VQ647F氣動V型球閥產品性能指標：
公稱通徑D（mm） 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Cv 32 47 78 110 170 280 410 750 1120 1850 2950 3800
公稱壓力PN（MPa） 1.6、2.5、4.0、6.4
流量特性 近似等百分比（參見典型曲線圖）、直線特性、快開性
閥板轉角（度） 0°～90°（可調）
允許泄漏量等級 軟密封：零泄露 硬密封：≤10－－5額定流量系數
作用形式 雙作用/單作用（彈簧復位式）
控制型式 切斷型/調節型
執行器 型 號 AT系列、GT系列、AW系列、ZSQ系列等
氣源壓力 凈化壓縮空氣（氮氣）0.3-0.7MPa
調節型 輸入信號 電流信號：0～10mA、4～10mA 氣源信號20～100kPa
基本誤差 帶定位器≤±1.5%
回 差 帶定位器≤1.5%
死 區 帶定位器≤0.6%
可調節比 250:1 300:1
切斷型 回訊電壓 AC220V、AC110V、DC24V、
切斷時間 0.5 S 1.0 S 2.5～4.0 S 7.0 S
七、VQ647F氣動V型球閥主要外形及連接尺寸：
氣動V型球閥結構圖
PN（MPa） DN（mm） 尺寸
L 對夾連接 法蘭連接 H
D D D1 D2 D6 b z-d
1.6 25 102 64 115 85 5 - 14/16 4-14 233
40 114 82 145/150 110 85/84 - 16/18 4-18 280
50 124 100 160/165 125 100/99 - 16/20 4-18 362
65 145 118 180/185 145 120/188 - 18/20 4-18 377
80 165 130 195/200 160 135/132 - 20 8-18 410
100 194 155 215/220 180 155/150 - 20/22 8-18 423
125 210 185 245/250 210 185/184 - 22 8-18 436
150 229 216 280/285 240 210/211 - 24 8-23/8-22 653
200 243 264 335/340 295 265/266 - 26/24 12-23/12-22 703
250 297 328 405 355 320/319 - 30/26 12-25/12-26 787
300 338 373 460 410 375/370 - 30/28 12-25/12-26 827
2.5 25 102 64 115 85 65 - 16 4-14 233
40 114 82 145/150 110 85/84 - 18 4-18 280
50 124 100 160/165 125 100/99 - 20 4-18 362
65 145 118 160/185 145 120/118 - 22 8-18 377
80 165 130 195/200 160 135/132 - 22-24 8-18 410
100 194 155 230/235 190 160/156 - 24 8-23/8-22 423
125 210 185 270 220 188/184 - 28/26 8-25/8-26 436
150 229 216 300 250 218/211 - 30/28 8-25/12-26 653
200 243 264 360 310 278/274 - 34/30 12-25/12-26 703
250 297 328 425 370 332/330 - 36/32 12-30 787
300 338 373 485 430 390/389 - 40/34 16-30 827

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。
滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。

公司信息

 本公司主導產品包括：調節閥及附件、氣動閥門、電動閥門、真空閥門、通用閥門、美標閥門、德標閥門、日標閥門以及進口閥門等。如：氣動調節閥、氣動球閥、氣動蝶閥、電動調節閥、電動球閥、電動蝶閥、減壓閥、安全閥、調節閥、隔膜閥、電磁閥、針型閥、呼吸閥、阻火器等，調節閥及附件包含有：電動調節閥、氣動調節閥、自力式調節閥、手動調節閥、氣動薄膜執行機構、電動執行機構、電氣閥門定位器、電動閥門調節模塊等。通用閥門包含有：電磁閥、針型閥、安全閥、切斷閥、減壓閥、閘閥、截止閥、球閥、蝶閥、止回閥、水力控制閥、柱塞閥、旋塞閥、隔膜閥、過濾器、疏水閥、排氣閥、平衡閥及代理進口閥門等。電磁閥包含有：水用電磁閥、蒸汽電磁閥、燃氣電磁閥、空氣電磁閥、真空電磁閥、高溫電磁閥等。美標閥門包含有、閘閥、截止閥、球閥、蝶閥、等。同時，公司可按照客戶的要求進行非標產品的設計、制造、加工。
