一、氣動穿透式刀型閘閥概述：
氣動穿透式刀閘閥是一種長行程氣缸和穿透式刀閘閥組成的控制閥。穿透式刀閘閥，閘板加長并在閘板上加工一個同等通徑的通孔，閘板緊貼閥座做啟閉運動不脫離。這樣穿透式刀閘閥在工作中更加平穩，密封性能更優越，并且介質不留閥腔內，成全流通狀態。該閥門適用于排渣、紙漿、泥漿、污水等管道的控制。可廣泛應用于造紙、冶金、石化、電力、化纖、制藥、環保、食品等行業。
氣動穿透式刀閘閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，氣動穿透式刀型閘閥通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。
二、氣動穿透式刀型閘閥特點：
1、穿透式刀閘閥是一種具有全通徑設計，流通阻力可忽略不計。
2、穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點。
3、密封性能更優越，運動更平穩。
4、密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。
5、密封閥座可以做成金屬密封和軟密封兩種，可適用于各種不同的工況要求。
三、氣動穿透式刀閘閥工作原理：
1、開啟過程在關閉位置時，閘板上的通孔處在閥門通徑上方相離狀態，使得閥門處于全關閉狀態，并且閘板跟密封閥座緊貼密封，使得密封性能更可靠，當活塞下降時帶著閘板向下開啟動作，直到閘板上的通孔完全跟閥門通徑相吻合，此時閥門處于全開狀態。而且閘板跟密封閥座緊貼，并且閘板上的通孔與閥門通徑等大，使得閥門全通徑流通，并且閥腔不留介質殘?jiān)?br />2、關閉過程關閉時，氣缸活塞桿開始向上升帶著閘板做開啟動作，直到閘板上的通孔完全脫離閥門通徑上方。使得閥門通徑被完全關閉。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。

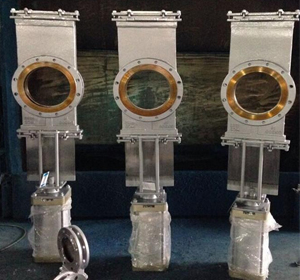

四、氣動穿透式刀閘閥產品實拍：
