一、氣動高壓內螺紋球閥簡介：
Q611N氣動高壓內螺紋球閥采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
Q611N氣動高壓內螺紋球閥是雙(單)作用氣動活塞式執行器與KHB高壓球閥組成，是一種自動控制和遙控的新型閥門。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋(G/NPT)、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。
二、氣動高壓內螺紋球閥工作原理：
Q611N氣動內螺紋高壓球閥是利用壓縮空氣作為動力從而帶動閥芯旋轉，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節。
三、氣動高壓內螺紋球閥產品特點：
1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
3、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
4、操作力矩小，流通能力大、壓力損失小、使用壽命長、表面鍍鉻、外形美觀、結構簡單，維修更換方便。
5、連接形式及連接尺寸符合國際標準（ISO）和國標GB、日標JIS等，是理想的液壓管路集成系統的配套產品。

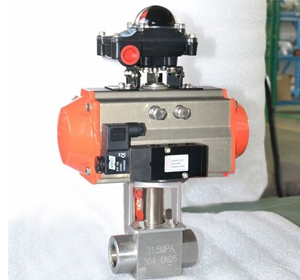

四、氣動內螺紋高壓球閥產品實拍：

1、內螺紋連接尺寸 （單位：mm）

螺紋G/NPT	DN	L1	B	D	H	H1	H2	L	H	L10	氣動執行器
1/4	6	69	26	58	150	32	13	165	150	32	GT50
3/8	10	73	32	58	150	38	16	165	150	35
1/2	15	85	38	58	150	46	19	165	150	37
3/4	20	96	49	70	210	57	24	225	210	47	GT63
1″	25	110	60	70	210	60	26	225	210	55	GT75
11/4	32	110	76	70	210	84	38	225	210	70	GT88
21/2	40	120	84	90	260	92	42	255	260	72	GT100
2″	50	140	100	120	320	111	50	330	320	80	GT115

（如選用單作用氣缸加一檔）

2、卡套式外表連接尺寸（單位：mm）

DN	RA	D	DL	氣動執行器
6	10	M18×1.5	91	AT50
8	12	M20×1.5	95
10	14	M22×1.5	104
13	16	M24×1.5	107	AT63
16	20	M30×2	113
20	25	M36×2	134	AT75
25	30	M42×2	146
25	38	M52×2	155	AT100
32	38	M52×2	170

（如選用單作用氣缸加一檔）

十、氣動高壓內螺紋球閥安裝實例：
