店鋪名稱：滬山閥門制造（上海）有限公司

滬山閥門制造（上海）有限公司是一家具有二十多年歷史的大型閥門生產企業，是全國最主要和最大的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。在石油、化工、冶金、電力、建筑、熱力、供水等行業具有很高的...

商品介紹

品牌:

商品名稱:PZL73鏈輪對夾式刀型閘閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

PZL73鏈輪對夾式刀型閘閥

http://www.hsfamen.com/zhafa/2015/1201/472.html

	產品名稱：	鏈輪對夾式刀型閘閥
	產品型號：	PZL73H/X/F
	產品口徑：	DN50-DN500
	產品壓力：	0.6MPa-2.5MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、PZL73鏈輪對夾式刀型閘閥概述：
PZL73鏈輪對夾式刀型閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。
二、PZL73鏈輪對夾式刀型閘閥特點：
1、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了良好的密封性。
2、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。
3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥進口端，可防止顆粒物料直接沖刷在密封上，從而可改善工作條件，延長壽命。
4、根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。
5、刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。

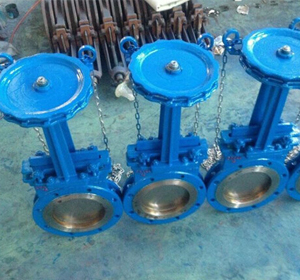

三、PZL73鏈輪對夾式刀型閘閥產品實拍：

四、 PZL73鏈輪對夾式刀型閘閥技術參數：

公稱壓力	0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑	DN50~500mm NPS 2"~20"
適用溫度	-38~+200℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭	ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料	WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式	硬密封、軟密封
泄漏量	硬密封：D級（液體0.1×DN mm3/s）軟密封：A級（零泄漏）
配套附件	安裝法蘭

五、PZL73鏈輪對夾式刀型閘閥主要性能規范：

公稱壓力（MPa	殼體試驗（MPa	密封試驗（MPa	工作溫度	適用介質
1.0	1.5	1.1	≤100℃	紙漿、污水、煤漿、灰、渣水混和物
1.6	2.4	1.8	≤100℃	紙漿、污水、煤漿、灰、渣水混和物

六、PZL73鏈輪對夾式刀型閘閥主要零部件材質：

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

七、PZL73H/X/F鏈輪對夾式刀型閘閥注意事項：
1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2、各連接部位螺栓，要求均勻擰緊；
3、檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4、用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5、用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6、驅動裝置的接線須按線路圖進行；
7、刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
八、PZL73鏈輪對夾式刀型閘閥外形尺寸：

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	325	4-M12	1.0	50	50	100	125	325	4-M16
	65	46	110	130	340	4-M12		65	50	120	145	340	4-M16
	80	46	125	150	355	4-M16		80	50	135	160	355	4-M16
	100	52	145	170	405	8-M16		100	50	155	180	405	8-M16
	125	56	175	200	440	8-M16		125	50	185	210	440	8-M16
	150	56	200	225	520	8-M16		150	60	210	240	520	8-M20
	200	60	255	280	580	8-M16		200	60	265	295	580	8-M20
	250	68	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	78	362	395	820	12-M20		300	80	368	400	820	12-M20
	350	78	412	445	925	12-M20		350	90	428	460	925	16-M20
	400	102	462	495	1030	16-M20		400	100	482	515	1030	16-M22
	450	114	518	550	1180	16-M20		450	120	532	565	1180	20-M22
	500	127	568	600	1290	16-M20		500	130	585	620	1290	20-M22
