商品名稱:H742X液動池底排泥閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

H742X液動池底排泥閥

http://www.hsfamen.com/painifa/2015/1101/78.html

	產品名稱：	液動池底排泥閥
	產品型號：	H742X
	產品口徑：	DN80-DN300
	產品壓力：	1.0MPa-1.6MPa
	產品材質：	鑄鐵、碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、H742X液動池底排泥閥使用范圍：
本閥又名池底快開排泥閥，主要安裝于各類池子底部，作排除泥沙用。是上海滬山閥門廠結合國外先進技術自主開發生產，是現目前國內質量最穩定的排泥閥。還可為用戶按需生產和加工定制。
二、H742X液動池底閥常溫工作原理：
本類閥門由閥體，液壓缸，活塞，閥桿，閥瓣組成。液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強，開關靈活，檢修方便，使用壽命長等特點，壽命可長達五年以上。用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷。JM742X隔膜式池底排泥閥用于自來水公司或其他公司的各類水池、排除內泥沙。
三、H742X液動池底閥性能及特點：
1、液壓缸工作介質用于清水，壓力取之于自來水自身壓力，無需另加設備。
2、用電磁換向閥與液壓缸配套便于實現自控，遠控或集中控制。
四、H742X液動池底閥技術參數：

閥體部分	型號		H742X-10	H742X-16
	公稱壓力（MPa）		1.0	1.6
	試驗壓力	密封（MPa）	1.1	1.76
		強度（MPa）	1.5	2.4
	適用介質		水
	溫度（°C）		<80
驅動部分	驅動介質		水（使用壓縮空氣，訂貨時注明）
	驅動壓力（MPa）		0.3—1.0
	介質溫度（°C）		<50
控制部分 (另配)	控制器輸入電壓（V）		Ac220
	電磁閥線圈電壓（V）		Ac220
	電磁閥線圈功力（W）		10—15

五、H742X液動池底閥性能參數:

適用溫度	常溫
液壓缸工作壓力	0.3－1.0MPa
液壓缸驅動介質	清水、空氣、油

六、H742X液動池底閥零部件材料：

零件名稱	閥座	閥瓣	閥桿	缸體	活塞板	活塞皮碗
材料牌號	HT200	HT200	不銹鋼	HT200	HT200	耐磨丁晴橡膠

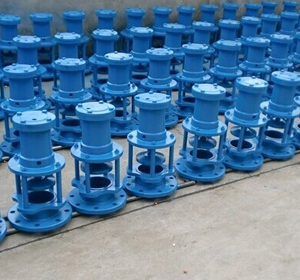

七、H742X液動池底閥產品實拍圖及外形結構圖：

八、H742X液動池底閥外形連接尺寸

H742X－1.0					接管螺紋G	閥桿材料
H	S	D	D1	Z－Фd	接管螺紋G	閥桿材料
150	110	490	280	240	8-23	1/2’’	不銹鋼
200	110	534	335	295	8-23	1/2’’	不銹鋼
250	110	570	390	350	12-23	1/2’’	不銹鋼
300	140	610	440	400	12-23	3/4’’	不銹鋼
400	140	710	565	515	16-25	1’’	不銹鋼
500	160	310	670	620	20-25	1’’	不銹鋼
