商品介紹

品牌:

商品名稱:GL41H不銹鋼Y型過濾器

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

GL41H不銹鋼Y型過濾器

http://www.hsfamen.com/guolvqi/2015/1028/43.html

	產品名稱：	不銹鋼Y型過濾器
	產品型號：	GL41H
	產品口徑：	DN15-DN600
	產品壓力：	1.6MPa-4.0 MPa
	產品材質：	不銹鋼304、316、316L
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、GL41H不銹鋼Y型過濾器概述：
Y型過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。

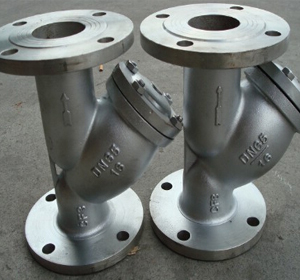

不銹鋼Y型過濾器圖

二、GL41H不銹鋼Y型過濾器工作原理：
該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
三、不銹鋼Y型過濾器零件材料：

殼體材質	碳鋼WCB、黃銅B62	不銹鋼304、316、316L
濾框濾網材質	不銹鋼304、316、316L
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
防爆級別	BS5501: IIA、IIB、IIC
環境溫度（℃）	-30~380	-80~450
公稱壓力（MPa）	1.6-4.0
過濾精度（目/in）	10~300

四、GL41H不銹鋼Y型過濾器連接尺寸：
不銹鋼Y型過濾器外形結構圖

通徑DN	L	D	D1	H	B	f	n-φ
15	150	95	65	70	14	2	4-φ14
20	150	105	75	70	14	2	4-φ14
25	160	115	85	80	14	2	4-φ14
32	180	135	100	90	16	3	4-φ18
40	200	145	110	100	16	3	4-φ18
50	220	160	125	130	16	3	4-φ18
65	250	180	145	165	18	3	4-φ18
80	280	195	160	195	20	3	8-φ18
100	320	215	180	230	20	3	8-φ18
125	360	245	210	300	22	3	8-φ18
150	430	280	240	335	24	3	8-φ23
200	505	335	295	420	26	3	12-φ23
250	550	405	355	512	30	3	12-φ25
300	680	460	410	580	30	4	12-φ25
350	700	520	470	640	34	4	16-φ25
400	790	580	525	700	36	4	16-φ30
450	850	640	585	790	44	4	20-φ30

五、GL41H不銹鋼Y型過濾器濾網目數及過濾精度

目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26
