產品名稱： 高真空擋板閥 產品型號： GD型 產品口徑： DN10-DN300 產品壓力： 0.4MPa-0.6MPa 產品材質： 鋁合金、碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

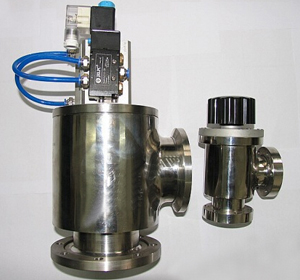

一、GD型高真空擋板閥概述： GD型高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。GDQ型氣動高真空擋板閥用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。 二、GD型高真空擋板閥主要技術性能： 適用范圍 105～1.3×10-4Pa(軸封為橡膠) 105～1.3×10-5Pa(軸封為波紋管) 閥門漏率 ≤1.3×10-4Pa.L/S.(軸封為橡膠) 　≤1.3×10-5Pa.L/S.(軸封為波紋管) 適用溫度 　 -25～+80℃(丁腈橡膠) 　 -30～+150℃(氟橡膠) 三、GD型高真空擋板閥主要零件材料： 閥體、閥蓋、閥桿 鋁合金、碳鋼或不銹鋼 密封件 丁腈橡膠、氟橡膠、波紋管(軸封) 四、GD型高真空擋板閥產品實拍： 五、GD型高真空擋板閥外形及連接尺寸： 1、快卸法蘭連接 型號 DN D1 D A H P 法蘭標準 GD-J10(b) 10 12.2 30 40 124.5 60 GB4982 GD-J16(b) 16 17.2 30 40 124.5 60 GD-J25(b) 25 26.2 40 50 134.5 78 GD-J32(b) 32 34.2 55 58 153 78 GD-J40(b) 40 41.2 55 65 160.5 78 GD-J50(b) 50 52.2 75 70 203 78 2、活套法蘭連接 型號 DN D1 Do D2 A P H n-φc Dny預抽口 法蘭標準 GD-J50 50 110 90 55 70 78 203 4-φ9   GB6070 GD-J63 63 130 110 68 88 160 380 4-φ9   GD-J80 80 145 125 85 98 160 400 8-φ9   GD-J100 100 165 145 105 108 160 420 8-φ9   GD-J(S)160 160 225 200 165 158 160 575 8-φ11 DN40 GB4982 GD-J(S)200 200 285 260 208 200 160 655 12-φ11 DN50 GB6070 GD-J(S)250 250 335 310 258 208 250 690 12-φ11 DN63 GB6070 GD-J(S)320 320 425 395 328 250 250 785 12-φ14 DN80 GB6070 GD-J(S)150 150 220 195 156 158 160 575 8-φ12 DN40 GB4982 JB919 GD-J(S)300 300 380 350 308 250 250 785 8-φ14 DN80 GB6070 JB919

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
