商品介紹

品牌:

商品名稱:D941X電動法蘭式軟密封蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

D941X電動法蘭式軟密封蝶閥

http://www.hsfamen.com/diefa/2015/1123/364.html

	產品名稱：	電動法蘭式軟密封蝶閥
	產品型號：	D941X
	產品口徑：	DN50-DN2000
	產品壓力：	0.6MPa-1.6MPa
	產品材質：	鑄鐵、球鐵、碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、D941X電動法蘭式軟密封蝶閥簡介：
D941X電動法蘭式軟密封蝶閥作為新一代調速型蝶閥，本閥從設計思路上改變了傳統的靠機械變速來完成蝶板開關速度變化的模式，根據蝶板不同位置的動作特點，從電動驅動控制上進行了全新的設計。電動蝶閥采取改電動裝置輸入電流的頻率，進而調整電動裝置的轉動速度和輸出力矩，以達到控制蝶板開工關速度，實現蝶板快關、慢關兩階段關閉或慢開、快開兩階段開啟的目的。與液控蝶閥具有同樣的功能。D941X電動法蘭式軟密封蝶閥適用于介質為水、海水的管路的泵出口位置，作為閉路閥兼有止回閥的特性，用以避免和減少管路系統中介質的倒流和水錘沖擊，保護管路．對于電廠、水廠等工作電源十分可靠的場合尤其適用。
二、D941X電動法蘭式軟密封蝶閥的特點：
1、電動啟閉，具有任意調整、止回和截止功能。操作方便，安全可靠。
2、本閥可連續實現慢開、快開或快關、慢關的動作，并有效的防止了泵出口介質倒流和水錘的產生。
3、節能驅動，與普通蝶閥同樣的驅動電機即可實現快關段高速小轉矩和慢關低段大轉矩的功能。
4、安裝在泵出口時，本蝶閥同時具有止回閥和閘閥的共同功能，因此可以一閥代兩閥，節約安裝空間，節省管網造價。
5、流阻小。本閥全開時流阻系數不超過0.3，因此可以節約能源，降低管路的運行費用。
6、當發生事故或停電時，可以通過手動操作控制蝶閥啟閉。

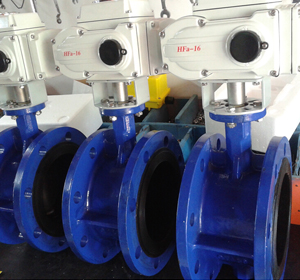

三、D941X電動法蘭式軟密封蝶閥產品實拍：

四、D941X電動法蘭式軟密封蝶閥采用標準：

制造標準	GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法蘭標準	GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
結構長度標準	GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
檢驗標準	GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986

五、D941X電動法蘭式軟密封蝶閥主要技術參數：

公稱通徑	DN( mm )	50～2000
公稱壓力	PNMPa	0.6	1.0	1.6
試驗壓力 PsMPa	強度試驗	0.9	1.5	2.4
試驗壓力 PsMPa	密封試驗	0.66	1.1	1.76
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
驅動形式	手動、蝸輪傳動、氣傳動、電傳動

六、D941X電動法蘭式軟密封蝶閥主要零件的材料：

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟乙烯
閥桿	2Cr13、不銹鋼
填料	0型圈、柔性石墨

七、D941X電動法蘭式軟密封蝶閥密封材料：

材料品種	氯丁橡膠	丁腈橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

八、D941X電動法蘭式軟密封蝶閥連接尺寸：

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）
公稱通徑		結構長度（標準值）	外形尺寸（參考值）				0.6MPa				1.0 MPa				1.6 MPa
mm	inch	L	H	Ho	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	443	125	125	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	21/	112	92.5	463	125	125	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	114	100	483	125	125	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	127	110	498	125	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	140	125	682	325	245	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	140	142.5	736	325	245	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	152	170	800	325	245	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	165	197.5	895	363	313	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	178	222.5	956	363	313	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	190	252.5	1029	363	313	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	216	282.5	1103	363	313	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	222	307.5	1186	465	439	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	229	335	1280	546	431	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	267	390	1321	546	556	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	430	447.5	1431	546	556	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	470	507.5	1542	546	556	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	510	557.5	1800	617	706	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	550	615	2363	632	706	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	630	727.5	2583	632	706	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	710	837.5	2710	790	1338	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	790	957.5	2845	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	870	1057	3060	868	1476	2045	1970	1918	44-39	2115	2020	1950	44-18	2130	2020	1950	44-56
2000	80	950	1162.5	3350	965	1600	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

九、D941X電動法蘭式軟密封蝶閥安裝實例：

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
