產品名稱： 氣動對夾式襯氟蝶閥 產品型號： D671F46 產品口徑： DN50-DN1600 產品壓力： 0.6MPa-1.6MPa 產品材質： 鑄鐵、球鐵、碳鋼、不銹 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

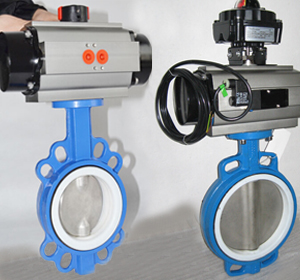

一、D671F46氣動對夾式襯氟蝶閥簡介： D671F46氣動對夾式襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。氣動閥門適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。 二、D671F46氣動對夾式襯氟蝶閥主要特點： 1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。 2、操力矩小，操作方便，省力靈巧。 3、可以任何位置安裝，維修方便。 4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。 5、密封材料耐老化、耐腐蝕，使用壽命長等特點。 三、D671F46氣動對夾式襯氟蝶閥采用標準： 設計標準 GB/T2238-1989 法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78 結構長度 GB/T12221-1989 壓力試驗 GB/T13927-1992;JB/T9092-1999 四、D671F46氣動對夾式襯氟蝶閥產品實拍： 五、D671F46氣動對夾式襯氟蝶閥技術參數： DN(mm) 50～1600 PN(MPa) 0.6 1.0 1.6 密封試驗(MPa) 0.66 1.1 1.76 強度試驗(MPa) 0.9 1.5 2.4 適用溫度 氟橡膠：-20℃～200℃ 適用介質 水、空氣、天然氣、油品及弱腐蝕性流體 泄漏率 符合GB/T13927-92標準 驅動方式 氣動 配置執行機構 GT、AT、AW系列單雙作用氣動執行器 控制方式 開關兩位控制、4～20mA模擬量信號控制 六、D671F46氣動對夾式襯氟蝶閥主要零部件材料： 零件名稱 材料 閥體 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 密封圈 各種橡膠、聚四氟 閥桿 2Cr13、不銹鋼 填料 O型圈、柔性石墨O 七、D671F46氣動對夾式襯氟蝶閥外形尺寸： 公稱通徑DN L D1 D z-φd H H0 A B 50 43 125 165 4-18 63 315 180 65 65 46 145 185 4-18 70 330 180 65 80 46 160 200 8-18 83 390 245 72 100 52 180 220 8-18 105 431 245 72 125 56 210 250 8-18 115 455 245 72 150 56 240 285 8-22 137 620 355 93 200 6 295 340 8-22 164 720 350 93 250 68 350 395 12-22 206 800 550 350 300 78 400 445 12-22 230 860 600 350 350 78 460 505 16-22 248 883 600 350 400 102 515 565 16-26 289 972 600 350 450 114 565 615 20-26 320 1043 750 380 500 127 620 670 20-26 343 1098 750 380 600 154 725 780 20-30 413 1236 750 380 700 165 840 895 24-30 478 1431 750 380 800 190 950 1015 24-33 525 1488 750 380
