產品名稱： 蝸輪對夾式軟密封蝶閥 產品型號： D371X 產品口徑： DN50-DN2000 產品壓力： 0.6MPa-1.6MPa 產品材質： 鑄鐵、球鐵、碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

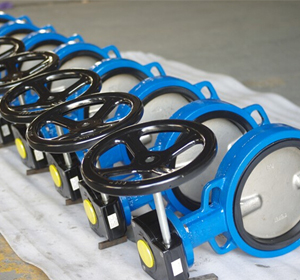

一、D371X蝸輪對夾式軟密封蝶閥介紹： D371X蝸輪對夾式軟密封蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。 二、D371X蝸輪對夾式軟密封蝶閥特點： 1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。 2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。 3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。 4、蝶板采用框架結構，強度高，過流面積大，流阻小。 5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。 6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。 7、本閥結構獨特，操作靈活，省力，方便。 三、D371X蝸輪對夾式軟密封蝶閥產品實拍： 四、D371X蝸輪對夾式軟密封蝶閥零件材料： 零件名稱 材料 閥體 WCB、QT4500、HT200、HT250 蝶板 WCB、QT4500、HT200、HT250 閥軸 2Cr13 密封圈 丁腈耐油橡膠 填料 柔性石墨 五、D371X蝸輪對夾式軟密封蝶閥性能參數： 公稱通經DN（mm) 50～2000 50～1600 公稱藥理PN（MPa) 0.6 1.0 1.6 密封試驗(MPa) 0.66 1.1 1.76 強度試驗(MPa) 0.9 1.5 2.4 適用溫度 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ 適用介質 水、空氣、天然氣、油品及弱腐蝕性流體 泄漏率 符合GB/T13927-92標準 驅動方式 蝸輪傳動、電動、氣動、液動 六、D371X蝸輪對夾式軟密封蝶閥外形尺寸： 公稱通徑 結構長度(標準值) 外形尺寸(參考值) 連接尺寸(標準值) 0.6MPa 1.0MPa 1.6MPa 毫米 英寸 L H HO A B D n-d D n-d D n-d 50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18 65 21/2 46 70 250 270 65 130 4-14 145 4-18 145 4-18 80 3 46 83 275 270 65 150 4-18 160 8-18 160 8-18 100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18 125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18 150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22 七、D371X蝸輪對夾式軟密封蝶閥安裝實例：
