商品介紹

品牌:

商品名稱:氣動多功能偏心旋轉閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

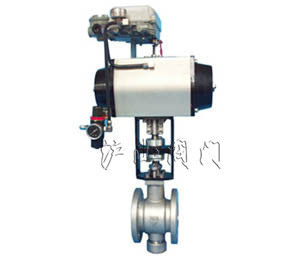

氣動多功能偏心旋轉閥

http://www.hushanfamen.com/Valve_Product_539.html

	產品名稱：	氣動多功能偏心旋轉閥
	產品型號：	氣動多功能偏心旋轉閥
	產品口徑：	DN25-300mm
	產品壓力：	1.6-10.0MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

驅動方式：	氣動	連接形式：	法蘭
結構形式：	偏心	密封材料：	橡膠
壓力范圍：	1.6～10.0MPa	公稱通徑：	DN25-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

滬山閥門制造（上海）有限公司是國內著名〖氣動多功能偏心旋轉閥〗制造商，也是國內大型【調節閥門】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖?xì)鈩?dòng)多功能偏心旋轉閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

一、氣動多功能偏心旋轉閥介紹
氣動多功能偏心旋轉閥由氣動活塞式執行機構和偏心旋轉閥組成，是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。

閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流動，具有良好的穩定性。其次，還有流量大，可調范圍廣等特點。

ZSHO氣動O型切斷球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

二、氣動多功能偏心旋轉閥閥體及內件技術參數
1、閥體部分

型式	氣動多功能偏心旋轉閥
公稱通徑	DN25、40、50、65、80、100、125、150、200、250、300
公稱壓力	ANSI 150、300、600 Lb；JIS 10、20、30、40 K；PN1.6、2.5、4.0、6.3 、10.0MPa
連接形式	無法蘭對夾式
閥體材質	WCB / SCPH2，CF8 / SCS13A， CF8M/ SCS14A 閥體、閥內件材料的組合及工作溫度范圍請參閱表 1
上閥蓋	與閥體成一個整體，-60～+350℃ 注：工作溫度不準超過各種材料允許范圍
壓蓋型式	螺栓壓緊式
填料	聚四氟乙烯填料、柔性石墨填料等各種填料的使用溫度·壓力范圍，請參見圖 2
密封墊	金屬齒形墊、石墨纏繞墊

2、閥內件部分

閥芯型式	單座偏心旋轉閥芯
流量特性	近似線性，請參照?qǐng)D 3
閥座	壓緊型閥座
閥內件材質	閥體、閥內件材料的組合及工作溫度范圍請參閱表 1
球芯轉角	60°
工作范圍	軟閥座的工作溫度和壓差范圍參考圖 4 司太立堆焊的工作溫度和壓差范圍參考圖 5

3、執行機構

型式	GT 型氣缸執行機構
供氣壓力	0.30～0.50MPa
氣源接頭	Rc1/4
環境溫度	-30～+70℃
選配附件	定位器、空氣過濾減壓閥、電磁閥、限位開關、閥位變送器、手輪機構、其它

氣動多功能偏心旋轉閥閥體、閥內件材料的組合及工作溫度范圍（℃）

閥體材料閥內件材料	JIS	SCPH2	SCS13A	SCS14A
	ASTM	A216WCB	A351CF8	A351CF8M
	GB	WCB	CF8	CF8M
JIS	SUS630	-17～+350	—	—
AISI	630
GB	17-4PH
JIS	SUS304	-17～+250	-60～+250	—
AISI	304
GB	0Cr18Ni9
JIS	SUS316	-17～+250	—	-60～+250
AISI	316
GB	0Cr17Ni12Mo2
JIS	SUS304+ST	-17～+350	-60～+350	-60～+350
AISI	304+ST
GB	0Cr18Ni9+ST
JIS	SUS316+ST	-17～+350	—	-60～+350
AISI	316+ST
GB	0Cr17Ni12Mo2+ST
JIS	SUS304+ PTFE	-17～+200	-60～+200	-60～+200
AISI	304+ PTFE
GB	0Cr18Ni9+PTFE
JIS	SUS316+PTFE	-17～+200	—	-60～+200
AISI	316+PTFE
GB	0Cr17Ni12Mo2+PTFE
JIS	SUS440B	-17～+350	-60～+350	-60～+350
AISI	440B
GB	9Cr18MoV

注：ST—部分堆焊司太立合金，PTFE—聚四氟乙烯軟密封
氣動多功能偏心旋轉閥結構及不通口徑的CV值

公稱通徑		25	40	50	65	80	100	125	150	200	250	300
Cv 值	標準閥芯	14	30	50	100	135	230	320	500	850	1300	1750
Cv 值	縮小閥芯	6	12	20	40	54	92	128	200	340	520	700

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
