ZZYP自力式蒸汽減壓閥作用

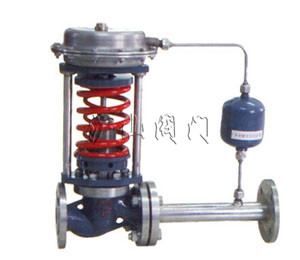

【ZZYP自力式蒸汽減壓閥】ZZY型自力式壓力調節閥（蒸汽減壓閥）無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。自力式壓力調節閥具有測量、執行、控制的綜合功能。可在無氣、無電的場所。自力式壓力調節閥廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。自力式壓力調節閥根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到最佳的控制效果。

自力式壓力調節閥行業的寬廣前景

在我國目前的閥門市場上，除低壓閥門到達國際市場能承受的程度外，高壓閥門依然需求依托進口。在宏觀經濟持續看好的形勢下，閥門行業的大局部企業消費和銷售指標都堅持了較快增長，但受價錢戰影響，行業銷售收入和利潤較去年同期大幅降落。隨著世界經濟回暖，我國電動直通單座調節閥閥門產品的進出口也有所增長，但由于在高端技術上與國外的廠商相比仍存在較大差距，今后一段時期內，產品技術將成為限制我國調節閥閥門產品開展的一個瓶頸。目前，我國電子式電動單座調節閥閥門行業依然還存在著一些問題，如我國閥門企業主要以低層次、小范圍、家庭作坊式企業為主。在產品上，由于反復投資，技術引進不夠，我國閥門企業的主導產品依然是低質量的群眾產品。目前我國企業消費的各種氣動襯氟切斷閥閥門普遍制砂機存在著外漏、內漏、外觀質量不高、壽命短、操作不靈敏以及閥門電動安裝和氣動安裝不牢靠等缺陷，局部產品只相當于上世紀80年代初的國際程度，一些高溫高壓和關鍵安裝上需求的閥門依然依賴進口。

【ZZYP自力式蒸汽減壓閥】產品型號

 注：
1.壓閉型用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
2.壓開型用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。

【ZZYP自力式蒸汽減壓閥】 主要技術參數

 注：壓力分段范圍可根據用戶要求進行設計。

【ZZYP自力式蒸汽減壓閥】 主要性能指標注

 【ZZYP自力式蒸汽減壓閥】 外形尺寸及重量

 【ZZYP自力式蒸汽減壓閥】操作須知

警告  （1）不許用裸手直接接觸閥體，否則可能造成燙傷。

注意  （1）在操作前，應首先關閉減壓閥前截斷閥，并利用旁路去除全部異物和鐵銹，否則可能造成減壓閥故障，無法正常工作。

              （2） 通過旁路管線的二次側壓力必須低于設定壓力。否則由于通過旁路管線的二次側壓力高于設定壓力，引起安全閥起跳。

（3） 當調整壓力時，慢慢地輕動調整螺絲，不當?shù)恼{(diào)整操作可能行成水擊或砰砰作響聲等，對減壓閥或其他設備造成損壞。

（4） 管線中的凝結水要完全排除，當長時間不用時，應關閉減壓閥前后的截止閥。（管路中產生的鐵銹可能造成故障）

（5） 對于帶手柄的型號，確實需要進行手動操作時，應首先按下手柄，再進行轉動調整；此時，不可用力過大或轉動過快，以免損壞手柄。

【ZZYP自力式蒸汽減壓閥】安裝閥時注意事項

安裝時，應注意以下幾點：

（1）閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為直立安裝在水平管上，當位置空間不允許時才倒裝。

（2）閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為倒立安裝在水平管上，冷凝器（蒸汽用自力式）應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約3個月灌水一次。

（3）取壓點應取在調壓閥適當位置，閥后調壓應大于6倍管道直徑。

（4）為便于現場維修及操作，調壓閥四周應留有適當空間。

（5）當介質為潔凈氣體或液體時，閥前過濾器可不安裝。

（6）調壓閥通徑過大（DN≥100時），應有固定支架。

（7）當確認介質很潔凈時，過濾器可不安裝。

（8）位置實在不允許時，傍通閥（手動）可以省略（我們不推薦）。

（9）閥組后根據需要用戶可選配止回閥、安全閥等

（10）自力式閥根據計算通徑可以小于管道直徑，而截止閥或切斷球閥、傍通閥、過濾器則不能小于管道直徑。

　　　 【ZZYP自力式蒸汽減壓閥】 壓力調整步驟

　　　按照以下步驟慢慢轉動調節螺絲，即可完成設定。不當?shù)恼{(diào)整操作可能形成水擊或砰砰作響聲等，可能對減壓閥或其他設備造成損壞。

（1）關閉減壓閥前后截斷閥，在保證安全閥不起跳的情況下，開啟旁路管線截斷閥并保持足夠的時間，以完成利用流通介質對管道中的異物或銹層的吹掃去除。吹掃完成后，關閉旁路管線截斷閥。

（2）緩慢打開安裝在減壓閥前的截斷閥，并調整減壓閥后截斷閥的開啟度，保持管道有小流量通過。

（3）松鎖緊螺母，緩慢轉動調整螺絲，并觀察閥后的壓力表，直到要求的設定植為止（順時針轉動壓力上升，逆時針轉動壓力下降）。對于帶手柄的型號，由于正常狀態下，手柄處于自鎖位置，因此調整壓力時，應首先按下手柄，松開自鎖，再緩慢轉動調整螺絲，并觀察閥后最近的壓力表，直到要求的設定植為止（順時針轉動手柄時，閥后壓力上升；逆時針轉動手柄時，閥后壓力下降。）。

（4）緩慢打開減壓閥后截斷閥，并按照步驟

（3）進一步調整閥后壓力，直到要求的設定植為止。

（5）完成調整后，擰緊鎖緊螺母。對于帶手柄的型號，拉出手柄，利用內部裝置鎖緊；如果手柄沒有鎖緊，左右轉動手柄，即可完成自鎖動作。
