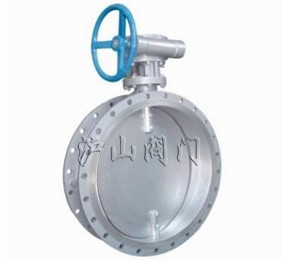

產品名稱： D341蝸輪法蘭式通風蝶閥 產品型號： D341 產品口徑： DN50-800mm 產品壓力： 0.5-4.0MPa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

產品名稱： 蝸輪法蘭式通風蝶閥   產品型號： D341   驅動方式： 蝸輪   連接形式： 法蘭   結構形式： 中心垂直板   密封材料： 與閥體一致   壓力范圍： 0.5～4.0MPa   公稱通徑： DN50-DN800   常用材質： 碳鋼、不銹鋼   技術咨詢： 021-31007323   滬山閥門制造（上海）有限公司是國內著名〖D341蝸輪法蘭式通風蝶閥〗制造商，也是國內大型【蝶閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖D341蝸輪法蘭式通風蝶閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。 一、D341蝸輪法蘭式通風蝶閥性能規范 用途及特點 通風蝸輪法蘭式通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa。一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為： 設計新穎，合理，結構獨特，重量輕，啟閉迅速。 操力鉅小，操作方便，省力靈巧。 采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。 采用標準 設計標準：GB/T12238-1989 JB/T8692-1998 法蘭連接尺寸： GB/T9115.1-2000 結構長度：GB/T 12221-1989 壓力試驗：GB/T 13927-1992; JB/T 9092-1999 蝸輪法蘭式伸縮蝶閥 二、D341蝸輪法蘭式通風蝶閥主要技術參數 公稱通徑 DN 50～2000 公稱壓力 PN 0.05 0.25 0.6 試驗壓力 強度實驗 0.075 0.375 0.9 密封實驗 ≤1.5﹪泄漏量 適用介質 ，煤氣、含塵氣體、煙道氣等 驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動 三、D341蝸輪法蘭式通風蝶閥主要零件的材質 零件名稱 材料 閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 密封圈 與閥體相同 閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 填料 氟塑料、柔性石墨 四、D341蝸輪法蘭式通風蝶閥密封材料選用和適用溫度 材料品種 碳鋼 低溫碳鋼 合金鋼 奧氏體不銹鋼 鉻鉬鋼 代號 WCB LCB WCB或WC9 C5或C12 鉻Cr-18型、304、316 12CrMoV 耐最高溫度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃ 耐最低溫度 -29℃ -46℃ -29℃ -29℃ 196℃ -40℃ 適用工作溫度 ≤425℃ ≤345℃ ≤595℃ ≤650℃ ≤600℃ ≤560℃ D341W-(0.5、2.5、6)C.P.R.V系列手柄、蝸桿蝸輪傳動法蘭式通風蝶閥 D41W-(0.5、2.5、6)C.P.R.V系列連接尺寸 公稱通徑 結構長度 外形尺寸（參考值 連接尺寸（標準值） 參考重量 0.05MPa和0.25MPa 0.6MPa 毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d 50 2 108 70 215 270 65 140 110 88 4-14 140 110 88 4-14 9 65 21/2 112 80 235 270 65 160 130 108 4-14 160 130 108 4-14 12 80 3 114 95 263 270 65 190 150 124 4-18 190 150 124 4-18 15 100 4 127 105 283 270 65 210 170 144 4-18 210 170 144 4-18 17 125 5 140 120 313 310 65 240 200 174 8-18 240 200 174 8-18 23 150 6 140 132 338 310 65 265 225 199 8-18 265 225 199 8-18 25

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
