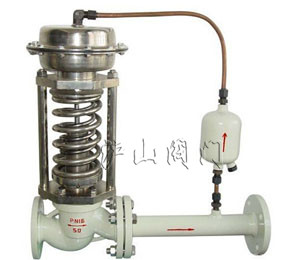

ZZY型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而自動調節的執行產品。該產品的最大特點就是能在無電、無氣的場所使用，同時又節約了能源。壓力設定期在一定范圍內隨意可調。ZZY型自力式調節閥根據各種工藝場合的需要有三種閥內件形式：ZZYP(單座自力式壓力調節閥)；ZZYM(套筒自力式壓力調節閥)；ZZYN(雙座自力式壓力調節閥)。用戶可根據工況(壓差、溫度、介質狀態)和泄漏量要求來選擇。ZZY型自力式壓力調節閥根據各種工藝場合的需要有三種閥蓋型式：普通(一般場合)、長頸(壓力調節范圍大)、散熱(溫度350～550℃)。ZZY型自力式壓力調節閥根據各種工藝場合的需要有三種執行機構型式：膜片(普通膜片和增強膜片)、活塞、金屬膜片(波紋管)。ZZY型自力式壓力調節閥采用快開流量特性，動作靈敏，調節精度高(誤差≤10％)；該閥占據空間小(相對于重錘式減壓閥)，調節簡易，因而它廣泛用于石油、化工、電力、冶金、食品、輕紡、機械制造、民用建筑等各種設備的氣體、液體及蒸汽的減壓、穩壓(用于閥后調節)。或泄壓、穩壓(用于閥前調節)。

□結構與原理

ZZY型自力式壓力調節閥由檢測執行機構、閥本體、取壓管與閥前(后)接管組成。其結構見圖一

圖一a、用于控制閥后壓力的調壓閥，閥作用方式為壓閉型。 其作用原理如下：     介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管(介質為蒸汽時加冷凝器)被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓的目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度減少，直至閥后壓力下降至設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加大，直至閥后壓力上升至設定值為止。
圖一b、用于控制閥前壓力的調壓閥，閥作用方式為壓開型。 其作用原理如下：     介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另一路經取壓管(介質為蒸汽時加冷凝器)被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓的目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度增大，直至閥前壓力下降至設定值為止。同理，如閥前壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加小，直至閥前壓力上升至設定值為止。若閥前壓力小于設定值則該閥一直是關閉的。

□主要零件材料

□主要技術參數及性能指標

1、壓力調節范圍的確定：
壓力調節范圍的確定見上表，控制壓力應盡量選在中間期附近，壓力范圍設定越小，精度越高，因此不要人為擴大壓力設定范圍。
2、對控制閥后的自力式而言，若閥前后壓差比超過10這個范圍，建議用多級減壓閥或二個自力式串聯(閥前壓力小于0.8Mpa除外，例如指揮器操作式)。
3、公稱壓力若超過6.4Mpa，須特殊設計。
4、1kgf/cm²=100KPa。

□型號編制說明

ZZYP-16(25、40、64、110)B    ZZYP-16K
Z：執行器大類；Z：自力式系列；Y：壓力調節閥：P：單座；16：PN1.6Mpa、40：4.0Mpa
B：控制閥后，壓力增加時閥關閉，K：控制閥前，壓力增加時閥開啟．
ZZYM-16B、ZZYN-16B：M：套筒式壓力調節閥；N：雙座式壓力調節閥

□連接尺寸及標準

·法蘭按GB/T9113-2000(默認標準)
也可按JB/T79.194，JB/T79.2-94，或HG20592～HG20635-97
·法蘭密封面型式：PN16為凸面法蘭；PN25為凸面法蘭
PN40、PN64(63)為凹凸面法蘭，閥體為凹面法蘭
·法蘭端面距按GB12221-89(其它標準須指明)
·執行機構信號接口：內螺紋M16×1.5
·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造，如ANSI，JIS，DIN等

□外形尺寸及重量

□安裝方式

閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為直立安裝在水平管上，當位置空間不允許時才倒裝或斜裝。(當確認介質很潔凈時，件3可不安裝)

2、閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為倒立安裝在水平管上

安裝時，應注意以下幾點：
(1)冷凝器應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約3個月灌水一次。
(2)取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。
(3)為便于現場維修及操作，調壓閥四周應留有適當空間，閥前后應設置截止閥與旁路手動閥
(4)調壓閥通徑過大(DN≥100時)，應有固定支架
(5)當確認介質很潔凈時，件3可不安裝
(6)自力式閥可以比管道通徑小，但過濾器和截止閥不能

□壓力調整方法

見圖一(a，b，c)中。自力式壓力調節閥在出廠前已按設定值調整好，但用戶希望改變設定值，或由于某種原因實際指示值偏離設定值時，可以用調節棒轉動件7(調節盤)，順時針方向轉動壓力降低，反順時針方向轉動壓力升高。
