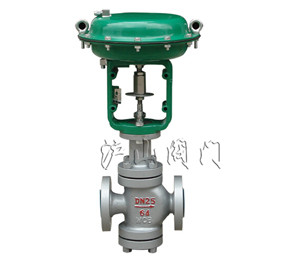

一、ZJHN型精小型氣動薄膜雙座調節閥概述

    ZJHN型精小型氣動薄膜雙座調節閥閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格要求的場合，ZJHJ精小型氣動薄膜調節角閥廣泛應用于石油、化工、制藥、冶金、電站、等工業部門，控制氣體、液體、蒸汽等介質。


二、ZJHN型精小型氣動薄膜雙座調節閥閥體

閥體形式：直通雙座鑄造球型閥
公稱通徑：25~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

 三、ZJHN型精小型氣動薄膜雙座調節閥上閥蓋

常 溫 型：-20℃~+200℃
散 熱 型：-40℃~+450℃
壓蓋形式：螺栓壓緊式
填 料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。

 四、ZJHN型精小型氣動薄膜雙座調節閥閥內組件

閥芯型式：雙導向雙座柱塞型閥芯
流量特性：線性特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti


 五、ZJHN型精小型氣動薄膜雙座調節閥執行機構


型 式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14 0.16 0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃

 六、ZJHN型精小型氣動薄膜雙座調節閥閥作用型式

附 件：定位器，手輪機構
性 能：（帶定位器）
泄 漏 量：小于額定流量系數Kv的0.5%
基本 誤差：±1.5%
回 差：1.5%
死 區：0.6%
始終點偏差：±1.5%
可 調 范圍：30:1

 七、ZJHN型精小型氣動薄膜雙座調節閥流量系數Kv和行程、允許壓差

備注：閥開狀態允許壓差

 八、ZJHN型精小型氣動薄膜雙座調節閥外形尺寸

 九、ZJHN型精小型氣動薄膜雙座調節閥型號編制說明
