滬山閥門制造（上海）有限公司 是國內著名〖HCN低噪音籠式調節閥〗制造商，也是國內大型【調節閥門】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖HCN低噪音籠式調節閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

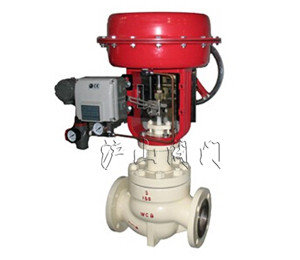

一、HCN低噪音籠式調節閥概述


　　低噪音籠式調節閥主要為降低可壓縮流體的噪音而設計的，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。流體通道呈S流線型,還沒有一個改善套筒周圍流體平穩流動的導流翼,因此壓降損失小,流量大,噪音小。 閥芯采用壓力平衡式結構，調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。


二、HCN低噪音籠式調節閥技術指標

　　閥體

　　型式∶直通單座鑄造球型閥

　　公稱通徑∶40、50、80、100、150、200、250、300、350毫米

　　公稱壓力∶ANSI 150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4兆帕

　　連接型式∶法蘭密封面型式 FF、RF、RJ、LG、MFM

　　法蘭標準∶JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6兆帕)、JB/T79.2-94(PN4.0、6.4兆帕)、HG20594-97、HG20618-97等

　　焊接連接∶嵌接焊SW(40~50毫米) 對接焊BW(65~350毫米)

　　材 料∶閥體、閥內件材質組合及使用溫度范圍·閥座允許泄漏量

　　上 閥 蓋∶常溫型P -17~+230攝氏度

　　伸長I型EI +230~+566攝氏度

　　注∶工作溫度不準超過各種材料的允許范圍。

　　壓蓋型式∶螺栓壓緊式

　　填 料∶V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

　　閥內組件

　　閥芯型式∶帶組合密封圈或活塞環的壓力平衡式閥芯

　　流量特性∶線性特性(LV)

　　材 料∶閥體、閥內件材質組合及使用溫度范圍·閥座允許泄漏量

　　活塞環材料∶閥體、閥內件材質組合及使用溫度范圍·閥座允許泄漏量

　　執行機構

　　型 式∶DKZ系列電動執行機構;381L系列電子式電動執行機構;PSL系列電子式電動執行機構

　　閥作用型式

　　電關式或電開式平衡籠式單座調節閥

三、HCN低噪音籠式調節閥閥體參數


四、HCN低噪音籠式調節閥執行機構

五、HCN低噪音籠式調節閥主要性能

六、HCN低噪音籠式調節閥CV值和行程

七、HCN低噪音籠式調節閥主要外形及連接尺寸
