商品介紹

品牌:滬山閥門

商品名稱:H46雙瓣止回閥

商品編號:

分類:壓縮機配件及輔助設備油分組合閥

適用壓縮機類型：螺桿壓縮機

配件類型：常規配件

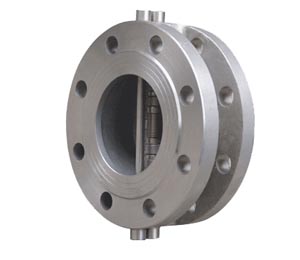

H46雙瓣止回閥

http://www.hushanfamen.com/Valve_Product_269.html

	產品名稱：	H46雙瓣止回閥
	產品型號：	H46
	產品口徑：	DN50-1200mm
	產品壓力：	1.6-6.4MPa
	產品材質：	鑄鐵、鑄鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

滬山閥門制造（上海）有限公司是國內著名〖H46雙瓣止回閥〗制造商，也是國內大型【止回閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖H46雙瓣止回閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

一、H46雙瓣止回閥介紹

　　H46雙瓣止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用

　　1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8;

　　2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20;

　　3、閥瓣關閉快速，水錘壓力小;

　　4、水平管道或垂直管道均可使用，安裝方便;

　　5、流道通暢、流體阻力小;

　　6、對夾雙瓣旋啟式止回閥動作靈敏、密封性能好;

　　7、閥瓣行程短、關閥沖擊力小;

　　8、整體結構、簡單緊湊、造型美觀;

　　9、使用壽命長、可靠性高

二、H46雙瓣止回閥主要尺寸及重量

公稱通徑	公稱壓力PN1.0MPa
	尺寸/mm
	L	D	D1	D2	b	Z-Φd
50	60	160	125	100	20	4-Φ18
65	67	180	145	120	20	4-Φ18
80	73	195	160	135	22	4-Φ18
100	73	215	180	155	22	8-Φ18
125	86	245	210	185	24	8-Φ18
150	98	280	240	210	24	8-Φ23
200	127	335	295	265	26	8-Φ23
250	146	390	350	320	28	12-Φ23
300	181	440	400	368	28	12-Φ23
350	184	500	460	428	30	16-Φ23
400	191	565	515	482	32	16-Φ25
450	203	615	565	532	32	20-Φ25
500	219	670	620	585	34	20-Φ25
600	222	780	725	685	36	20-Φ30
700	305	895	840	800	38	24-Φ30
800	305	1010	950	905	44	24-Φ34
1000	432	1220	1160	1115	50	28-Φ34
1200	524	1450	1380	1325	56	32-Φ41

三、H46雙瓣止回閥主要尺寸及重量

公稱通徑	公稱壓力PN1.6MPa
	尺寸/mm
	L	D	D1	D2	b	Z-Φd
50	60	160	125	100	16	4-Φ18
65	67	180	145	120	18	4-Φ18
80	73	195	160	135	20	8-Φ18
100	73	215	180	155	20	8-Φ18
125	86	245	210	185	22	8-Φ18
150	98	280	240	210	24	8-Φ23
200	127	335	295	265	26	12-Φ23
250	146	405	355	320	30	12-Φ25
300	181	460	410	375	30	12-Φ25
350	184	520	470	435	34	16-Φ25
400	191	580	525	485	36	16-Φ30
500	219	705	650	608	44	20-Φ34

四、H46雙瓣止回閥主要尺寸及重量

公稱通徑	公稱壓力PN2.5MPa
	尺寸/mm
	L	D	D1	D2	b	Z-Φd
50	60	160	125	100	16	4-Φ18
65	67	180	145	120	18	4-Φ18
80	73	195	160	135	20	8-Φ18
100	73	215	180	155	20	8-Φ23
125	86	245	210	185	22	8-Φ25
150	98	280	240	210	24	8-Φ25
200	127	335	295	265	26	12-Φ25
250	146	405	355	320	30	12-Φ30
300	181	460	410	375	30	12-Φ30
350	184	520	470	435	34	16-Φ34
400	191	580	525	485	36	16-Φ34
500	219	705	650	608	44	20-Φ41
