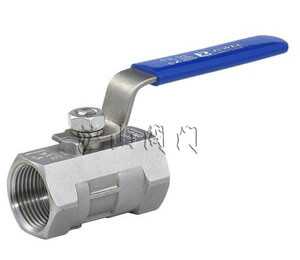

產品名稱：  二片式球閥 產品型號： Q11F-16P 產品口徑： DN8-100mm 產品壓力： 1.6-6.4MPa 產品材質： 鑄鐵、鑄鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

滬山閥門制造（上海）有限公司是國內著名〖二片式球閥〗制造商，也是國內大型【球閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖二片式球閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。 二片式球閥介紹 （2PC）Q11F-16/64(C,P,R) 一、球閥結構形式 球閥按結構形式可分： 浮動球球閥:  二片式球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球不銹鋼電動球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。 固定球球閥:  電動球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近段時間來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。 彈性球球閥:  球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。 二、球閥安裝與維護注意事項 球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。球閥安裝與維護應注意以下事項： 1.要留有閥柄旋轉的位置。 2. 不能用作節流。 3帶傳動機構的球閥應直立安裝。 三、球閥工作原理 球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。 球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。法蘭球閥,氣動球閥,不銹鋼球閥,美標球閥,鍛鋼閘閥 四、球閥優點 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近段時間來被廣泛采用的一種新型閥門，它具有以下優點： 1． 流體阻力小，其阻力系數與同長度的管段相等。 2． 結構簡單、體積小、重量輕。 3． 緊密可靠，現球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。 4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。 5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。 6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。 7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。 球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近段時間的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。 球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。 五、球閥結構特點 軌道球閥的結構特點 1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。 2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。 3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。 4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉。 5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。 6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。 規格型號：1/4“-4“ 材 質：CF8、CF8M、CF3M、1.4308、1.4408、WCB等 適用工況：主要應用于石油、化工、食品、醫藥、鐵路、水處 理、鋼鐵、冶金等行業。 帶鎖結構：為防止閥門誤操作，可以增加加鎖裝置 六、球閥應用規范 公稱壓力：1.6-6.4 MPa  適用溫度范圍：-20~232℃~350℃  適用介質：水、油、氣及某些腐蝕性液體（W.O.G）  螺紋類型：G·NPT.BSPT.BSP.DIN259/2999  七、球閥主要零件材 序號NO. 零件名稱Part name 材質Material 不銹鋼 碳鋼 1 閥體Body 不銹鋼CF8M 碳鋼WCB 2 球體Ball 不銹鋼SS316 不銹鋼SS304 3 密封圈Joint ring 聚四氟乙烯PTFE 聚四氟乙烯PTFE 4 密封墊Joint gasket 聚四氟乙烯PTFE 聚四氟乙烯PTFE 5 閥蓋Cap 不銹鋼CF8M 碳鋼WCB 6 閥桿Stem 不銹鋼SS316 不銹鋼SS304 7 止推墊圈Thrusy washer 聚四氟乙烯PTFE 聚四氟乙烯PTFE 8 填料Stem packing 聚四氟乙烯PTFE 聚四氟乙烯PTFE 9 填料壓蓋螺母Gland nut 不銹鋼SS304 不銹鋼SS304 10 手柄Handle 不銹鋼SS304 不銹鋼SS304 11 墊圈Stem washer 不銹鋼SS304 不銹鋼SS304 12 閥桿螺母Stem nut 不銹鋼SS304 不銹鋼SS304 13 手柄套Handle cover 塑料Plastic 塑料Plastic 八、球閥主要尺寸單位：mm SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″ D 11.6 12.7 15 20 25 32 38 50 65 80 100 L 55 55 65 75 88 102 110 125 162 189 260 H 50 50 60 64 71 78 86 95 130 148 180 E 100 100 130 130 165 165 190 190 250 250 280 重量WT（g） 225 225 390 502 850 1502 2020 3625 4700 7700 14850 注：二片式球閥連接形式另有對焊（BW）承插焊（SW），并均可帶國際標準ISO支架和鎖定裝置。

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
