http://www.zk-v.com/ProductShow_607.htmlZMAW/ZSCW氣動調節蝶閥

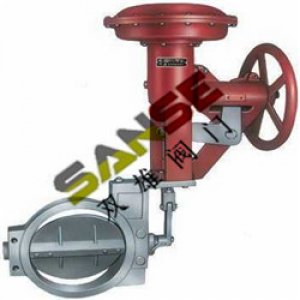

ZMAW/ZSCW氣動調節蝶閥產品特點
ZMAW/ZSCW氣動調節蝶閥是一種旋轉型調節閥、具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。

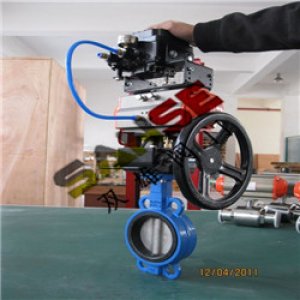

本系列產品有標準型、高溫型及密封型三種。 氣動切換成手動時，使用側裝手輪機構方法：拔出定位銷，向上扳動手柄、蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，由相扳動手柄即可。
DYH氣動調節蝶閥技術參數和性能指標
閥　體：WCB、HT200、ZG230—450、ZG1Cr18Ni9Ti
閥　板：碳鋼、1Cr18Ni9Ti
長　軸：1Cr18Ni9Ti
閥　座：碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯
內軸承：青銅、不銹鋼堆焊司鈦合金
填　料：聚四氟乙烯、柔性石墨
閥　蓋：碳鋼
公稱壓力：0.1、0.25、0.6、1.0、1.6、2.5Mpa
口徑：50mm至1000mm
泄漏量等級：Ⅱ級、Ⅵ級
流量特性：近似等百分比
ZMAW/ZSCW氣動調節蝶閥詳細技術系數

公稱通徑 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數Kv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公稱壓力 MPa		0.6
額定轉角 °		70
信號壓力 KPa		20～100
流量特性		近似等百分比
介質溫度 ℃		-20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
接管法蘭		按JB78-59對夾式法蘭連接
信號連接螺孔		M16×1.5
配用執行機構	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
閥體材質		ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件		手輪、定位器、空氣過濾減壓器等。

ZMAW/ZSCW氣動調節蝶閥外形尺寸

公稱通徑	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
H	635			760	810			960			1116
H1	435			560				660			796
H2	65		80	100		120		150			200
H3	270		295		480			500			695
B	80		100	140		170		190			210		250
D	150	170	225	280	335	395	445	495	550	600	705	810	920	1020	1120
N×d	4-18		8-18		12-18	12-23		16-23			20-25	24-25	24-30		28-30
L	321	370	395	455	505	599	649	711	761	811	1023	1123	1258	1358	1458
L1	100	114	125	160	185	212	237	274	299	324	495	549	610	660	710
A	282				360			470			620
