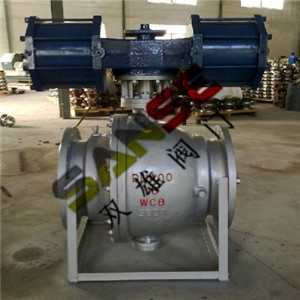

氣動大口徑固定球閥Q647-（C、P、R）-PN16、25、40

      氣動大口徑固定球閥是一種（球體）繞垂直于通道軸旋轉90°的閥門，其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和O型閥結構組成，配用附件電磁閥、空氣過濾減壓器、限位開關（閥位回訊器）或電-氣閥門定位器，實現對工藝管路中流體介質的自動調節控制或二位切斷控制
氣動大口徑固定球閥產品特點
1．氣動球閥流體阻力小，是所有閥類中流體阻力最小的一種，啟閉迅速方便，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°，就能快速完成啟閉動作或調節動作。球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。是自動化控制系統中儀表的執行單元。
2．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變球芯的旋轉角度，可實現比例調節動作。
3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
氣動大口徑固定球閥技術規范

設計依據		GB標準
設計標準		GB/12237
結構長度	法蘭連接	GB/1221
連接法蘭尺寸		GB/9113、JB/T79
試驗和檢驗		JB/T9002

注:系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造
主要零件材質表

序號 No	零件名稱	材質
		C	P	R
1	右閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺柱	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	彈簧	60Si2Mn	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥座	25或1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	密封圈	PTFE	PTFE	PTFE
6	O形圈	橡膠 Rubber	橡膠 Rubber	橡膠 Rubber
7	墊片	PTFE	PTFE	PTFE
8	法蘭	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	墊片	PTFE	PTFE	PTFE
10	下閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
11	襯套	PTFE	PTFE	PTFE
12	球體	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	鍵	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
14	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
15	襯套	PTFE	PTFE	PTFE
16	填料	PTFE	PTFE	PTFE
17	填料壓蓋	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
18	連接套	35	35	35
19	支架	WCB	WCB	WCB
20	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
