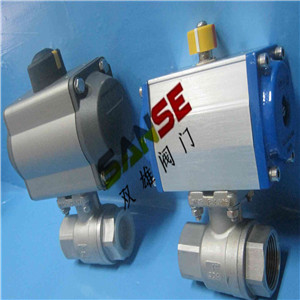

一、氣動二片式球閥概述
      氣動二片式球閥采用內螺紋或對焊連接，三片式結構方便經常需要維修的設備插入。具有體積小、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。



二、氣動二片式球閥技術參數和性能

GTD/ATD氣動執行機構技術參數		閥 體 參 數
類 型	雙作用活塞式、彈簧復位式	公稱通徑	DN6～100mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5、4.0、6.4MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不銹鋼
	單作用：7N·M～2668N·M	閥體材質	碳鋼、304/316/316L不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	304/316/316L不銹鋼
	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE、PPL、金屬密封
動作范圍	0～90°±5°	溫 度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	結構型式	三片式、對焊式、承插焊式、二片式
	GTD110～GTD350/ATD100～200 G1/4″	適用介質	水、石油、酸類、粘性流體、漿料介質等
閥位信號	定位器：4～20mA/回信器：全開全關信號	特 點	結構緊湊、體積小、流通能力大

三、氣動二片式球閥外形尺寸

尺 寸(mm)		6	10	15	20	25	32	40	50	65	80	100
三片式	G	1/4″	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
	D	11.6	12.7	15	20	25	32	38	50	64	78	98
	L	65	65	67	82	91	108	129	148	186	206	240
對焊式	D	18	18	24	28	34	41	49	62	78	94	124
	d	11.6	12.7	15.8	20	25	32	38	50	64	78	98
	L	65	65	67	82	91	108	129	148	193	222	273
承插焊式	D	11.6	12.7	15	20	25	32	38	50	64	78	98
	D1	14.1	17.6	21.8	27.5	34.7	43.0	49.0	61.5	77.0	90.0	115.2
	L	65	65	67	82	91	108	129	148	186	206	240
	A	9.5	9.5	9.5	11.1	12.7	14.3	15.89	17.4	26.9	28.8	34.5
二片式	D	10	12	15	20	25	32	38	50	64	78	98
	L	56	56	75	80	90	110	120	140	160	178	216
L1		104	104	130	130	140	186	186	186	254	254	296
H		132	132	152	156	180	208	218	226	285	298	336
執行器型號		GTD-40	GTD-40	GTD-52	GTD-52	GTD-63	GTD-83	GTD-83	GTD-83	GTD-110	GTD-110	GTD-127

四、氣動二片式球閥訂貨說明
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
