http://www.zk-v.com/ProductShow_174.htmlD671F氣動對夾蝶閥

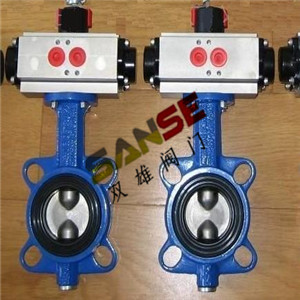

一、D671F氣動對夾蝶閥概述
        D671F氣動對夾蝶閥采用氟塑料襯里技術，與液體接觸的過流部件全部為氟塑料，適用在 -50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑及其它腐蝕性氣體、液體介質的各種工業管路上使用。



二、D671F氣動對夾蝶閥技術參數和性能
GTD/ATD氣動執行機構技術參數		閥   體   參   數
類   型	雙作用活塞式、彈簧復位式	公稱通徑	DN40～400mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.0、1.6MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	碳素鋼、不銹鋼、襯F46
	單作用：7N·M～2668N·M	閥體材質	碳素鋼、不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	閥板材質	304/316/316L不銹鋼 、襯F46，F4
	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	F46、F2、PP
動作范圍	0～90°±5°	結構形式	中線型、無銷型
接口螺紋	GTD40～GTD83/ATD50～ATD88    G1/8″	溫度	-50℃～150℃
	GTD110～GTD350/ATD100～200   G1/4″	適用介質	各種有機酸、強酸、強氧化劑
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	耐腐蝕、維修方便、流量大、流阻小
三、D671F氣動對夾蝶閥外形尺寸


公稱通徑DN	A	B	C	D	E	執行器型號
壓力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	（僅供參考）
40	185	282	63	104	32	SZ-50
50	185	286	63	104	43	SZ-50
65	185	295	70	104	46	SZ-50
80	185	300	89	104	46	SZ-50
100	215	350	106	115	52	SZ-85
125	265	392	120	115	56	SZ-85
150	265	430	132	115	56	SZ-85
200	300	443	164	127	60	SZ-95
250	340	491	200	127	68	SZ-110
300	380	565	238	127	78	SZ-125
350	485	650	280	164	78	SZ-160
400	485	703	302	164	102	SZ-160

四、D671F氣動對夾蝶閥訂貨說明
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構。
