商品介紹

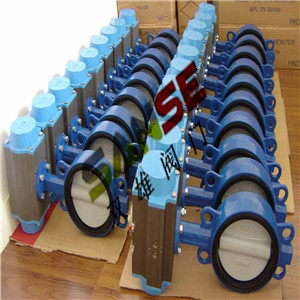

http://www.zk-v.com/ProductShow_157.htmlD671X氣動對夾蝶閥
D671X/F-PN(6、10、16）-C、P、R
結構特點
氣動執行器：采用新型系列AR型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑們采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出據矩大，有雙作用式和單作用式（彈簧復位）；參考本公司氣動執行器樣本。
中線彈性密封：密封材料分橡膠和氟塑料或全襯橡膠和氟塑料，彈性閥座配高精度蝶板確保零泄漏，閥桿底、中、上部配有襯套，用于支撐和旋轉滑動，保持最小摩擦力。產品重量輕，體積小，啟閉迅速。
產品結構合理重量輕，體積小，安裝尺寸小，操作簡便，啟閉迅速，是目前發展最快適用最廣泛的流體控制閥門。
D671X氣動對夾蝶閥產品性能規范
|
壓力等級
|
公稱壓力PN（MPa）
|
磅級（Class）
|
|||||||||||
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
400
|
600
|
|||
|
試驗壓力（MPa）
|
殼體試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
3.03
|
7.5
|
10.2
|
15.0
|
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
2.2
|
5.5
|
7.48
|
11.0
|
||
|
氣密封
|
0.6（MPa）
|
||||||||||||
|
適用介質
|
閥體材質
|
||||||||||||
|
C
|
P
|
R
|
|||||||||||
|
水、蒸汽、油品、液化氣等
|
硝酸類腐蝕性介質等
|
醋酸類腐蝕性介質等
|
|||||||||||
D671X氣動對夾蝶閥閥座密封材料溫度額定值
|
代號
|
材料
|
適用溫度（℃）
|
|
H
|
合金鋼340、316
|
-30~425
|
|
F
|
增強聚四氟乙烯
|
-40~180
|
|
X
|
丁睛橡膠
|
-12~82
|
|
乙丙橡膠
|
-35~110
|
|
|
食品級乙膠
|
-35~110
|
|
|
氟橡膠
|
-12~135
|
|
|
J
|
全襯里丁睛橡膠
|
-12~82
|
|
F4
|
全襯里聚四氟乙烯
|
-40~16
|
|
序號
|
零件名稱
|
材質
|
||
|
Z
|
C
|
P
|
||
|
1
|
閥座
|
橡膠
|
橡膠
|
橡膠
|
|
2
|
圓錐銷
|
45鋼
|
45鋼
|
不銹鋼
|
|
3
|
蝶板
|
灰鑄鐵鍍硬鉻
|
碳鋼或不銹鋼
|
不銹鋼
|
|
4
|
閥體
|
灰鑄鐵
|
碳鋼
|
不銹鋼
|
|
5
|
螺柱
|
35鋼
|
碳鋼
|
不銹鋼
|
|
6
|
閥桿
|
45鋼
|
不銹鋼
|
不銹鋼
|
|
7
|
鍵
|
45鋼
|
45鋼
|
不銹鋼
|
|
8
|
襯套
|
銅基粉末冶金
|
銅基粉末冶金
|
銅基粉末冶金
|
|
9
|
O形圈
|
橡膠
|
橡膠
|
橡膠
|
|
10
|
氣動裝置
|
|
|
|
|
11
|
位置指示器
|
塑料
|
塑料
|
塑料
|
