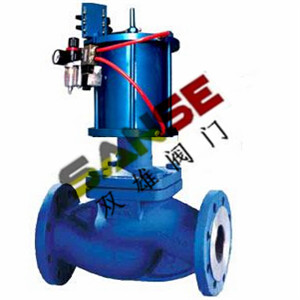

http://www.zk-v.com/ProductShow_191.html氣動波紋管截止閥

一、氣動波紋管截止閥概述
        氣動波紋管截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命 。




氣動波紋管截止閥GTD/ATD氣動執行機構技術參數		閥   體   參   數
類   型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～300mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	1.6、2.5、4.0MPa等
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	2Crl3
	單作用：7N·M～2668N·M	閥體材質	WCB鑄鋼
工作溫度	常溫型：-29℃～80℃（丁腈橡膠O型圈）	閥板材質	A105
	高溫型：-29℃～160℃（氟橡膠O型圈）	閥座密封	不銹鋼
動作范圍	0～100mm	結構形式	直通
接口螺紋	SC60～SC200    G1/8″	溫度	-29℃～425℃
	SC260～SC450/350   G1/4″	適用介質	水、油品、蒸汽等。
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	用途廣、整體造價低、流量大、流阻小


二、氣動波紋管截止閥主要外形尺寸、連接尺寸及質量

DN	L	D	D1	D2	Z-d	b	H	A	-	-	備注
15	130	65	65	45	4-Φ14	14	285	60
20	150	75	75	55	4-Φ14	14	330	80
25	160	85	85	65	4-Φ14	14	340	100
32	180	135	100	78	4-Φ18	14	355	128
40	200	145	110	85	4-Φ18	16	405	160
50	230	160	125	100	4-Φ18	16	337	200
65	290	180	145	120	4-Φ18	18	365	260
80	310	195	160	135	8-Φ18	20	470	320
100	350	215	180	155	8-Φ18	20	525	350
125	400	245	210	185	8-Φ18	22	572	380
150	480	240	240	210	8-Φ23	24	585	420
200	600	295	295	265	12-Φ23	26	650	450

三、氣動波紋管截止閥訂貨說明
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
