HANKISON外加熱吸附式壓縮空氣干燥機的流程

HankisonHPD系列干燥機是一種雙塔式的有熱再生吸附式壓縮空氣干燥機，是一種經濟、可靠的干燥設備，它能夠降低用于關鍵工藝流程的壓縮空氣中水蒸氣的含量以達到客戶的露點要求。

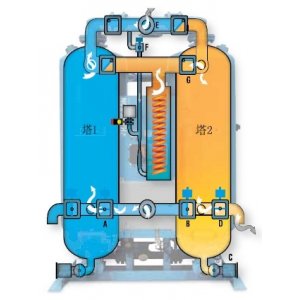

干燥機使用完全相同的2個吸附塔對壓縮空氣進行連續干燥，將進入的壓縮氣體交替地流過兩個裝滿吸附劑的垂直桶體，使氣體中夾帶的蒸汽狀態的水份被吸附掉。在干燥機正常工作時，始終有一個塔處于通氣干燥工作（吸附）狀態。

氣流通過在線塔時，在線塔內的吸附劑（活性氧化鋁，一種多氣孔、比表面積很大的固體顆粒）會將壓縮空氣中的氣態水分吸附到吸附劑的表面降低壓縮空氣的露點，從而使得出口處得到干燥的空氣，使得壓縮空氣達到需要的露點。

當一個塔吸附的同時，另一個塔則處于離線再生狀態；再生的目地是要將之前吸附的水分解吸附以釋放出先前吸附的水份；吸附和再生的過程僅僅是一種物理過程。

再生過程可分成：

減壓：將再生塔內壓力降低到大氣壓力。

加熱再生：部分干燥的壓縮空氣在出口處前改變方向，通過加熱器，被輸入到“離線塔”對吸附劑進行加熱，使吸附劑之前所吸附的水分被釋放到外部大氣中。

冷卻再生：一旦吸附劑水分被充分吹干，加熱器關閉，冷卻的干燥空氣繼續通過，直到吸附床得到冷卻。

升壓：吹掃過程結束后，將“離線塔”壓力緩慢升高到在線壓力；

待機：當升壓完成后，如在線塔設定時間還沒有達到，“離線塔”進入待機狀態，一旦“在線塔”設定吸附時間完成，左右塔進行切換。

雙塔切換后，之前“離線塔”將切換進入到吸附狀態，而之前的“在線塔”將進行再生，循環往復。
