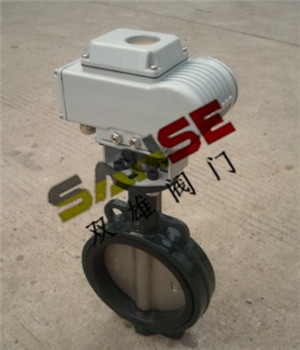

一、D971X電動對夾蝶閥產品概述：

 本廠研制的對夾式軟密封電動蝶閥，結構緊湊，密封可靠，使用壽命長，廣泛用于水廠、電廠、鋼廠、造紙、化工、建筑等流體管道控制系統中，作為調節和截止使用。

 二、D971X電動對夾蝶閥電動執行器相關參數：

SP系列精小型電動執行機構技術參數		閥   體   參   數
電   源	AC110、220、380V/DC24	公稱通徑	DN50～1200mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN0.6、1.0、1.6Mpa
任選功能	開關型、無源觸點型、閥位信號反饋型、智能調節型	閥軸材質	碳素鋼、304/316/316L不銹鋼
動作范圍	0～90°±5°	閥體材質	球墨鑄鐵、碳素鋼、合金鋼、不銹鋼
動作時間	9秒/15秒/30秒/60秒	閥板材質	球墨鑄鐵、碳素鋼、合金鋼、不銹鋼
環境溫度	-30°～80°	閥座密封	橡膠等
手動操作	附帶手柄操作	結構形式	中線對夾式
限  位	電氣、機械二重限位	適用溫度	≤120℃
防護等級	IP-67(防爆外殼:ExdⅡ BT4)	適用介質	水、氣、油品及弱腐蝕性流體
輸入信號	輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V	特   點	零泄漏、壽命長

三、D971X電動對夾蝶閥特點：

 1、密封材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。2、整體烤漆、能有效地防止銹蝕且只要更換閥座密封材料，就可用于不同介質。

3、本產品具有雙向密封效果，安裝時不受介質流向的影響，也不受空間位置的影響，可任意安裝。

四、D971X電動對夾蝶閥主要技術參數

公稱通徑DN（mm)	50～1200
公稱壓力PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃，氟橡膠：-20℃～180℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性等流體介質
泄 漏 率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動
