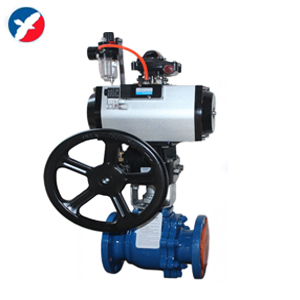

Q641F46氣動帶手動襯氟球閥
氣動球閥 氣動耐腐蝕球閥 法蘭球閥
品牌
精衛泵閥型號
Q641F46瀏覽次數
405 次所在地區
浙江 溫州 永嘉縣市場指導價
數量
1000
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:精衛泵閥
商品名稱:Q641F46氣動帶手動襯氟球閥
商品編號:
分類:壓縮機配件及輔助設備 溫控閥/熱力閥
配件類型：常規配件
適用壓縮機類型：其他
產品簡介
Q641F46 氣動帶手動襯氟球閥產品概述：
Q641F46氣動襯氟球閥是一種（球體）繞垂直于通道軸旋轉90º的閥門，其由回轉型角行程電子式氣動執行器和O型閥結構組成。Q641F46氣動襯氟球閥屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出。Q641F46氣動襯氟球閥可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
Q641F46 氣動帶手動襯氟球閥產品特點：
1．Q641F46氣動襯氟球閥流體阻力小，是所有閥類中流體阻力最小的一種。以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。Q641F46氣動襯氟球閥以角行程輸出的扭矩轉動球體0~90º，達到啟閉動作或調節動作。
2．Q641F46氣動襯氟球閥是全電子式氣動執行機構，采有機電一體化結構。Q641F46氣動襯氟球閥具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單。Q641F46氣動襯氟球閥通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90º任意角度），實現比例調節動作。
3．Q641F46氣動襯氟球閥球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 Q641F46氣動襯氟球閥特別適用于要求零泄漏率的場合。
4．Q641F46氣動襯氟球閥有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，Q641F46氣動襯氟球閥密封圈與球體接觸面較小，故有較大的密封比壓，確保可靠密封，當介質壓力較大時，Q641F46氣動襯氟球閥密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確保可靠密封。
4．Q641F46氣動襯氟球閥有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，Q641F46氣動襯氟球閥密封圈與球體接觸面較小，故有較大的密封比壓，確保可靠密封，當介質壓力較大時，Q641F46氣動襯氟球閥密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確保可靠密封。
Q641F46 氣動帶手動襯氟球閥型號含義：
|
閥門種類
|
動作方式
|
連接方式
|
閥芯結構
|
密封材料
|
|
Q：球閥
|
6：氣動
|
1：螺紋連接
4：法蘭式連接
7：對夾式連接
|
1：軟密封浮動式球芯
4：L型三通
5：T型三通
7：硬密封固定式球芯
|
F：聚四氟乙烯
H：硬質合金
|
Q641F46 氣動帶手動襯氟球閥主要零件材料及適用溫度、介質：
|
Q641F46氣動球閥通徑mm
|
DN15-DN300
|
|||
|
材料代號
|
C（WCB）
|
P（304）
|
R（316）
|
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
球體
|
2Cr13、（304）
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
|
閥座密封
|
增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封
|
|||
|
填料
|
聚四氟乙烯 、柔性石墨
|
|||
|
適用工況
|
適用介質
|
蒸汽、水、油品
|
硝酸堿類腐蝕性介質
|
醋酸類腐蝕性介質
|
|
適用溫度
|
聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃
|
|||
Q641F46 氣動帶手動襯氟球閥各型號所表示的壓力、材質：
|
產品名稱
|
型號
|
材質
|
壓力MPa
|
|
氣動球閥
|
Q641F46-16C
|
鑄鋼WCB
|
1.6
|
|
氣動球閥
|
Q641F46-25C
|
2.5
|
|
|
氣動球閥
|
Q641F46-40C
|
4.0
|
|
|
氣動球閥
|
Q641F46-16P
|
304不銹鋼
|
1.6
|
|
氣動球閥
|
Q641F46-25P
|
2.5
|
|
|
氣動球閥
|
Q641F46-40P
|
4.0
|
|
|
氣動球閥
|
Q641F46-16R
|
316不銹鋼
|
1.6
|
|
氣動球閥
|
Q641F46-25R
|
2.5
|
|
|
氣動球閥
|
Q641F46-40R
|
4.0
|
Q641F46 氣動帶手動襯氟球閥應用規范:
|
Q641F46氣動襯氟球閥制造標準
|
Q641F46氣動襯氟球閥法蘭標準
|
Q641F46氣動襯氟球閥結構標準
|
Q641F46氣動襯氟球閥檢驗試驗標準
|
|
GB/T12237-89
|
JB/T79-94 HG20592
|
GB12221-89
|
GB/T13927-89 JB/T9092-99
|
|
API6D
|
ANSI B16.5
|
ANSI B16.10
|
JB/T9092-99
|
|
JPI7S-48
|
JIS B2212~2214
|
JIS B2002
|
API598
|
Q641F46 氣動帶手動襯氟球閥外形尺寸:
|
產品名稱
|
產品型號
|
通徑
DN(mm) |
尺 寸(mm)
|
|||||||||||
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
6.4MPa
|
|||||||||||
|
L
|
D
|
D1
|
L
|
D
|
D1
|
L
|
D
|
D1
|
L
|
D
|
D1
|
|||
|
氣動襯氟球閥
|
Q641F46
|
15
|
130
|
95
|
65
|
130
|
95
|
65
|
130
|
130
|
65
|
140
|
105
|
75
|
|
氣動襯氟球閥
|
Q641F46
|
20
|
140
|
105
|
75
|
140
|
105
|
75
|
140
|
150
|
75
|
152
|
125
|
90
|
|
氣動襯氟球閥
|
Q641F46
|
25
|
150
|
115
|
85
|
150
|
115
|
85
|
150
|
160
|
85
|
180
|
135
|
100
|
|
氣動襯氟球閥
|
Q641F46
|
32
|
165
|
135
|
100
|
165
|
135
|
100
|
180
|
180
|
100
|
200
|
150
|
110
|
|
氣動襯氟球閥
|
Q641F46
|
40
|
180
|
145
|
110
|
180
|
145
|
110
|
200
|
200
|
110
|
220
|
165
|
125
|
|
氣動襯氟球閥
|
Q641F46
|
50
|
200
|
160
|
125
|
200
|
160
|
125
|
220
|
230
|
125
|
250
|
175
|
135
|
|
氣動襯氟球閥
|
Q641F46
|
65
|
220
|
180
|
145
|
220
|
180
|
145
|
250
|
290
|
145
|
280
|
200
|
160
|
|
氣動襯氟球閥
|
Q641F46
|
80
|
250
|
195
|
160
|
250
|
195
|
160
|
280
|
310
|
160
|
320
|
210
|
170
|
|
氣動襯氟球閥
|
Q641F46
|
100
|
280
|
215
|
180
|
280
|
230
|
190
|
320
|
350
|
190
|
360
|
250
|
200
|
|
氣動襯氟球閥
|
Q641F46
|
125
|
320
|
245
|
210
|
320
|
270
|
220
|
360
|
270
|
220
|
381
|
295
|
240
|
|
氣動襯氟球閥
|
Q641F46
|
150
|
360
|
280
|
240
|
360
|
300
|
250
|
400
|
300
|
250
|
403
|
340
|
280
|
|
氣動襯氟球閥
|
Q641F46
|
200
|
400
|
335
|
295
|
400
|
360
|
310
|
502
|
375
|
320
|
|||
