店鋪名稱：上海喬邑閥門制造有限公司

上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。上海喬邑閥門制造有限公司主要自控閥產品有：電動調節閥、氣動...

商品介紹

品牌:上海喬邑

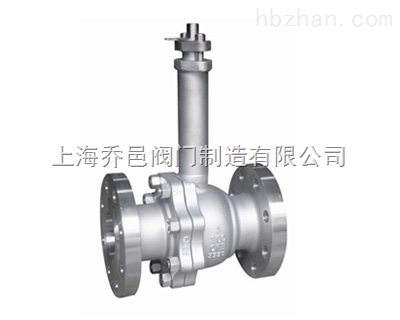

商品名稱:DQ41F美標低溫球閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【DQ41F美標低溫球閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

DQ41F美標低溫球閥適應于PN16-PN100的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可以分別適用于不同的溫度和介質，最低工作溫度為-196度。低溫球閥的驅動方式為手動/蝸輪蝸桿傳動、氣動或電動。低溫球閥一般采用法蘭連接，也可以采用焊接連接。

產品范圍

低溫球閥分為低溫浮動球閥和低溫固定球閥兩類，其產品范圍、結構長度、連接法蘭尺寸等參見浮動球閥和固定球閥數據，對于溫度高于-50度的球閥，一般不采用長頸結構設計，對于溫度低于-50度的球閥，頸部長度T一般為250mm,或根據我公司的設計與計算確定。

美標低溫球閥class150：

DN	d	L	H	W	D2	D1	D	Z-φd	b	f	備注
1/2″	13	108	59	130	35	60.5	89	4-16	11.2	1.6	浮動球
3/4″	19	117	63	130	43	70	98	4-16	11.2	1.6
1″	25	127	75	160	51	79.5	108	4-16	11.2	1.6
1¹/2″	38	155	95	230	73	98.5	127	4-16	14.3	1.6
2″	51	178	107	230	92	120.5	152	4-19	15.9	1.6	浮動球固定球
2¹/2″	64	190	142	400	105	139.5	178	4-19	17.5	1.6
3″	76	203	152	400	127	152.5	190	4-19	19.1	1.6
4″	102	229	178	700	157	190.5	229	8-19	23.9	1.6
5″	127	356	253	110	136	216	254	8-22	23.9	1.6
6″	152	394	272	110	216	241.5	279	8-22	25.4	1.6
8″	203	457	342	1500	270	298.5	343	8-22	28.6	1.6
8″	203	457	398	600	270	298.5	343	8-22	28.6	1.6	固定球
10″	245	533	495	600	324	362	406	12-25	30.2	1.6
12″	305	610	560	800	381	431.5	482.6	12-25	31.8	1.6
14″	337	686	625	800	413	476	353	12-29	35	1.6
16″	387	762	720	800	470	539.5	597	16-29	36.6	1.6
20″	489	914	840	800	534	635	698	20-32	42.9	1.6
24″	591	1067	1050	800	692	749.5	813	20-35	47.8	1.6
28″	686	1245	1150	800	800.1	863.6	927.1	28-35	71.4	1.6

美標低溫球閥class300

DN	d	L	H	W	D2	D1	D	Z-φd	b	f	備注
1/2″	13	140	59	130	35	66.5	95	4-16	14.2	1.6	浮動球
3/4″	19	152	63	130	43	82.5	117	4-19	15.9	1.6
1″	25	165	75	160	51	89	124	4-19	17.5	1.6
1¹/2″	38	190	95	230	73	114.5	156	4-22	20.7	1.6
2″	51	216	107	230	92	127	165	8-19	22.3	1.6	浮動球固定球
2¹/2″	64	241	142	400	105	149	190	8-22	25.4	1.6
3″	76	233	152	400	127	168	210	8-22	28.6	1.6
4″	102	305	178	700	157	200	254	8-22	31.8	1.6
5″	127	381	252	1100	168	235	279	8-22	35	1.6
6″	152	403	272	1100	216	270	318	12-22	36.5	1.6
8″	203	502	342	1500	270	330	381	21-25	41.3	1.6
8″	203	502	398	600	270	330	381	12-25	41.3	1.6	固定球
10″	245	568	495	600	324	387.5	444	16-29	47.7	1.6
12″	305	648	480	800	381	451	520.8	13-32	50.8	1.6
14″	337	762	625	800	412.8	314.5	584.2	20-23	59.8	1.6
16″	387	838	720	800	469.9	571.6	647.8	20-35	57.2	1.6
20″	489	991	840	800	584.2	685.8	774.8	24-35	68.5	1.6
24″	591	1143	1050	800	692.2	312.8	914.4	24-41	69.8	1.6
28″	686	1345	1150	800	800.1	393.8	1035	28-44.5	85.9	1.6

上海喬邑閥門為您提供優質的【DQ41F美標低溫球閥】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
