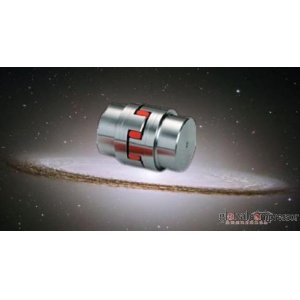

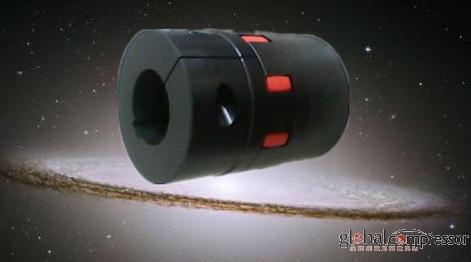

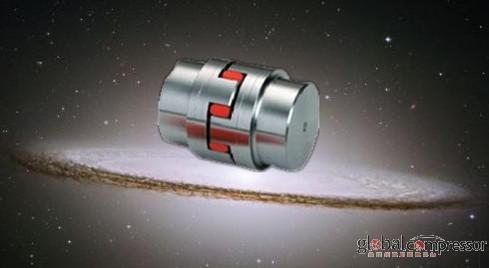

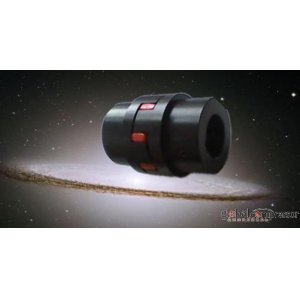

A：爪型齒狀聯軸器的設計

，用有限元素分析法設計的軸轂安全. 可靠. 運行平穩，軸轂可

按客戶的不同要求由合金鐵、鋼、鋁、鑄鐵或球墨鐵制成。不同硬度的聚氨酯彈性體能夠彌補一定范圍的角向、軸向和徑向的位移。簡潔的三件一體設計也更方便了設備安裝。爪型齒狀聯軸器有絕緣免維護等特性，而且也不需任何潤滑。彈性體的獨特設計在即使是在破損的情況下都能保持正常工作狀態（失效安全設計）。

兩個軸轂的曲線爪在圓周方向上相互錯開半個齒距，在其間

裝入一個漸開線的曲線爪型彈性體，彈性體的漸開線弧面能有效

避免應力集中，補償糾正由安裝所引起的徑向、軸向和角向的偏

差。

由于爪型聯軸器的彈性體在運轉時只承受壓力，因而能夠承

受更大的負荷和扭矩，而且耐磨性能更好，壽命更長。

爪型彈性體材料（見右圖）

    產品提供四種爪型彈性體設計。具有高彈性、抗磨損和緩沖性能強的特性。一系列具有不同硬度的彈性體也可滿足客戶對產品扭矩. 緩沖性能和抗化學污染等不同要求。其中，92SHA硬度的彈性體（白色或黃色）為標準型，有最佳的扭矩傳輸能力.標準型彈性體為中空狀，允許傳動軸之間有較小間隙。所有的標準型爪型彈性體的額定工作溫度為80°C。（詳情請查ZS型彈性體溫度適用標準）。獨特的聚氨酯材料有防油. 防塵. 防油脂. 防潮. 多種溶劑. 和防臭氧層等破壞帶來的環境影響等性能。
